Fuente de alimentación de la computadora al adaptador de suministro de potencia banco (3 / 15 paso)

Paso 3: Identificar el conector de alambres en el Pin 20 (o 24)

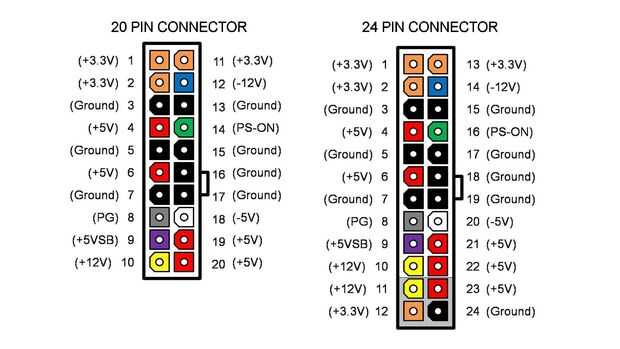

Los conectores de los alambres en el pin 20 principales (o 24) están codificadas por colores. Estos son los mismos para todas las fuentes de alimentación ATX . 3, 3V los cables son de color naranja. + 5V los cables son de color rojos. -Los cables de 5V (si están presentes) son de color blancos. + 12V cables son de color amarillos. -Los cables de 12V son de color azules. Los cables de tierra son de color negros.

El cable verde es el poder en el sensor. Este cable está internamente conectado a 5V con una resistencia de pull-up. Si conectas este cable a tierra (cualquier alambre negro) la fuente de alimentación se encenderá.

El hilo púrpura es el poder de + 5 "stand by". Esto saca una señal de 5V aunque el resto de la alimentación aún no se ha convertido. Esto le permite a cualquier circuito que podría controlar la señal de encendido/apagado de energía.

El indicador de "Buena alimentación" gris. Este cable está en 5V si cada uno de los cables de salida se opera a la tensión correcta.

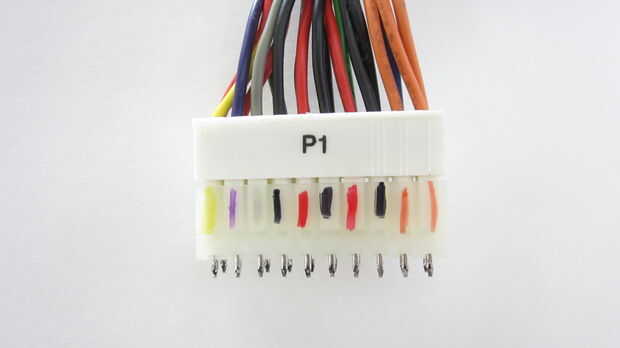

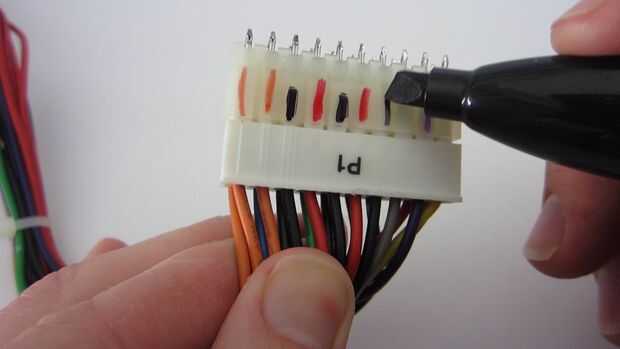

Para hacer las conexiones fáciles de identificar, solía marcadores de colores código de colores de cada ranura en el conector de 20 pines.
