Fuente de alimentación de la electroforesis del gel (4 / 5 paso)

Paso 4: Probar la fuente de alimentación

Este circuito puede producir tensiones de más de 100V. Esto es más que suficiente para darle una descarga eléctrica potencialmente grave si no se maneja correctamente. Por lo tanto si no está familiarizado con cómo se trabaja con alto voltaje, por favor absténgase de realizar estas pruebas.

• Antes de la operación de la fuente de alimentación debe colocarse dentro de lo aislante láser recinto como se describe en el paso anterior con el fin de aislar al usuario de voltajes altos;
• El operador debe tener cuidado para evitar el contacto de cualquier parte del cuerpo con la salida vivo de la alimentación

Instrucciones de prueba

1. Asegúrese de que el interruptor de alimentación está en la posición de apagado y desconectada de la toma de CC.

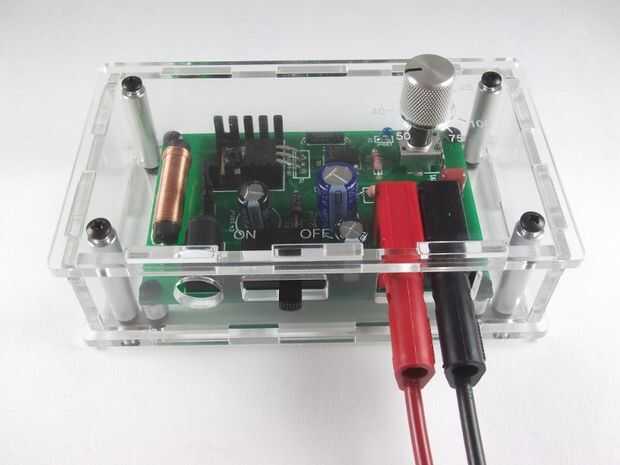

2. Sujete las cuerdas de remiendo de plátano a las salidas positivas y negativas de la fuente de alimentación como se muestra en la imagen.

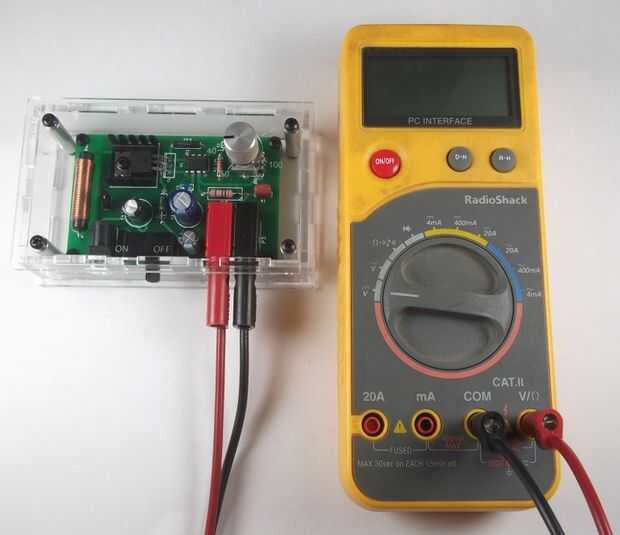

3. Conecte el cable de parche de plátano positivo a la entrada de V del multímetro y la cuerda de remiendo de banano negativo a la entrada como se muestra en la imagen com.. Nota, asegúrese de que el multímetro para medir voltajes DC y tiene un rango de entrada de por lo menos 100V.
4. Inserte el enchufe de la verruga de la pared de 15V DC jack de la fuente de alimentación.
5. Lugar la salida de la fuente a su posición más baja, girando el potenciómetro hasta que se pueda.
6. Encienda la fuente de alimentación utilizando el interruptor.

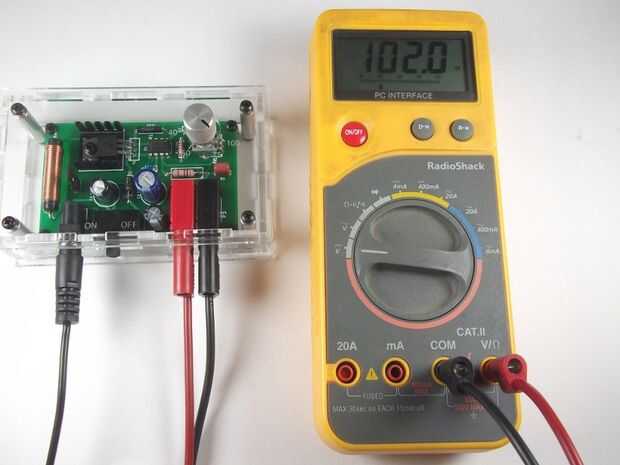

7. Examine la salida de la fuente en la pantalla del multímetro. Cambiar el voltaje de salida girando el potenciómetro. La tensión de salida debe variar de sobre 25-100V en toda la gama del potenciómetro. Marcas indicando la tensión de salida esperada para un ajuste de potenciómetro dado están grabadas en el láser de corte de caja y pueden ser utilizadas como una referencia. Tenga en cuenta, como la fuente de alimentación es sólo ligeramente cargado durante estas pruebas, la tensión de salida puede tomar una pequeña cantidad de tiempo de asentarse cuando cambia de mayor a menor ajuste de voltaje.
8. Cuando haya terminado de examinar la tensión de salida. Apague el interruptor de alimentación y desenchufe el 15V de la DC jack.
