Fuente de alimentación de laboratorio DIY Banco! (2 / 4 paso)

Paso 2: Diagrama de las conexiones!

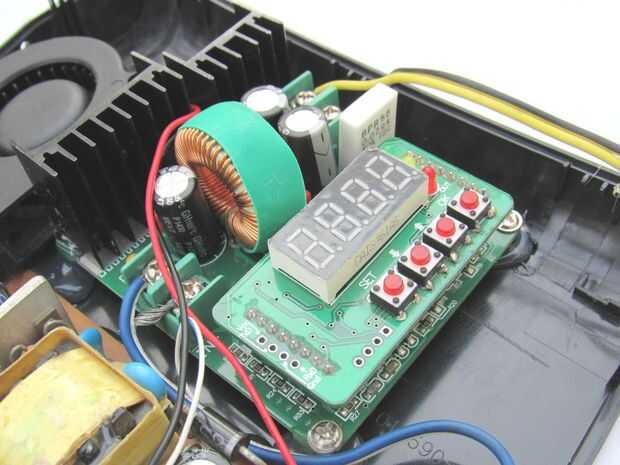

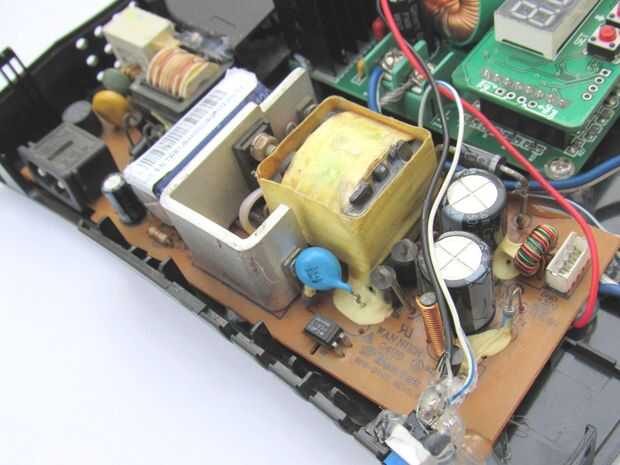

1. Conecte la fuente de alimentación de Conmutación de poder suministrar a la B3606 módulo. Ver la polaridad Con cuidado!

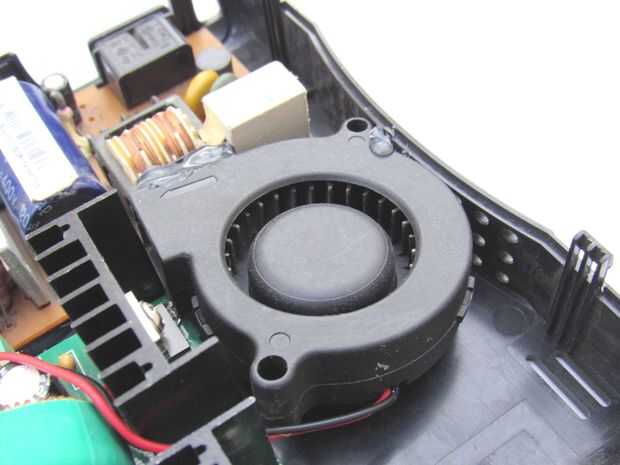

2. utilizar diodo Zener para ejecutar ventilador 12v de 36 voltios. (Ver esquema)

3. Asegúrese de que hay No corto circuito. (Con pruebas de continuidad del multímetro)

4. Utilice pegamento caliente para pegar todos Togather en una deseada caja de plástico

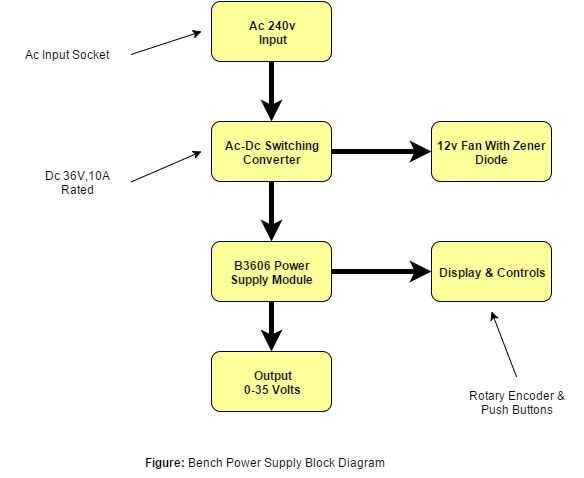

5. Consulte este Diagrama para las conexiones.

Ver el Video
