Fuente de alimentación de laboratorio DIY Banco! (3 / 4 paso)

Paso 3: Hacer un Panel de Control!

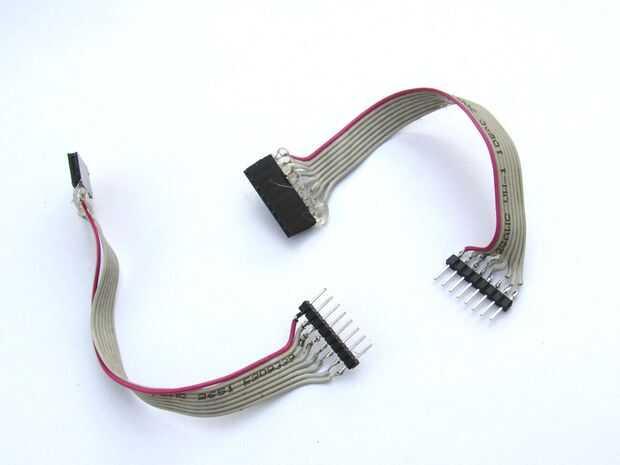

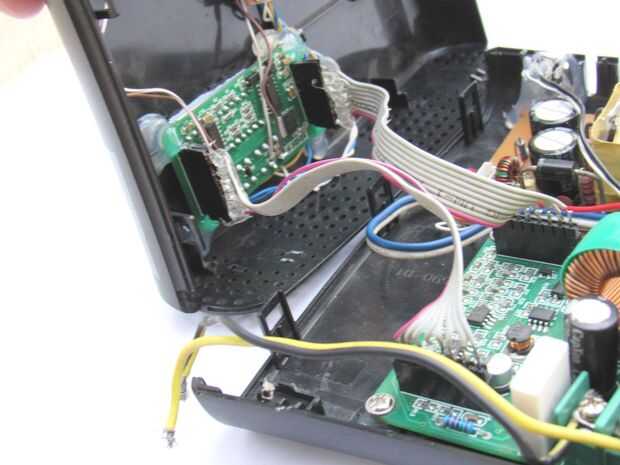

1. para instalar este poder fuente Control circuito a un deseado lugar hice estos cables de extensión.

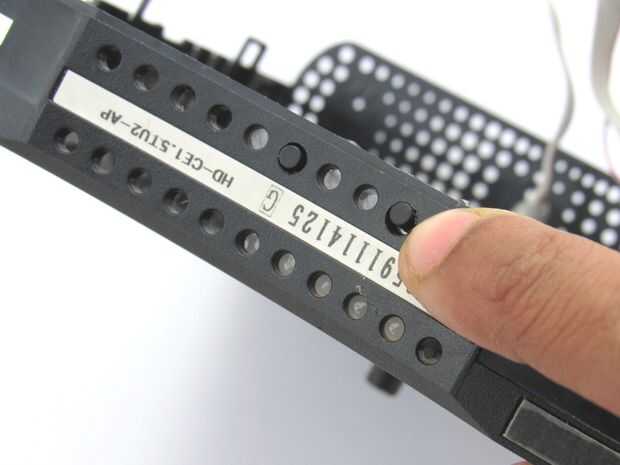

2. hacer corte en caja de plástico para los botones de la pantalla y codificador rotatorio.

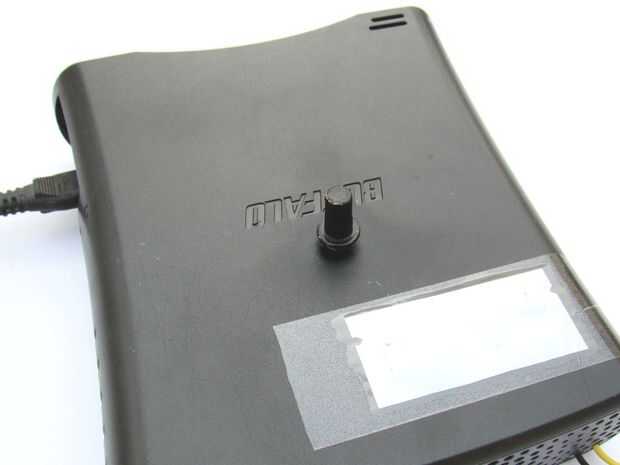

3. el agujero de la pantalla era algo que sucio, así que me lo cubrió con el bolso antiestático y cinta transparente . También ayuda con la mejor visibilidad de la pantalla.

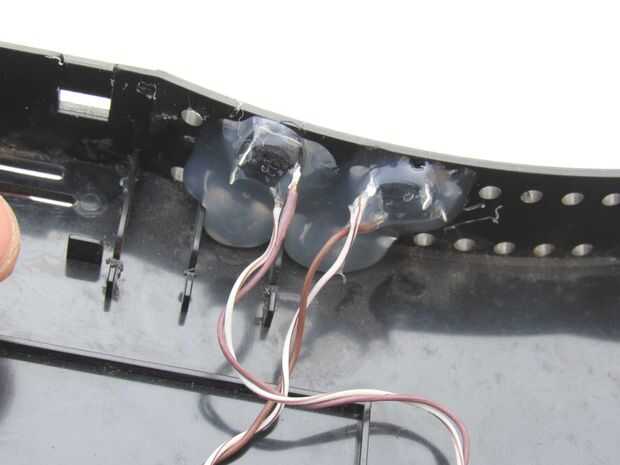

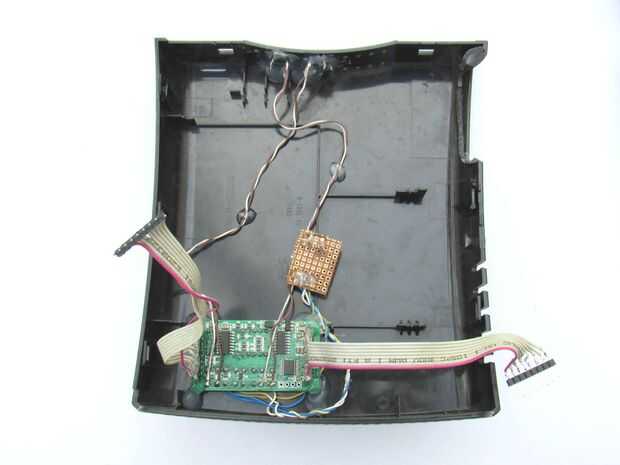

4. a continuación pegamento caliente interruptores, codificador rotatorio y módulo de la pantalla.

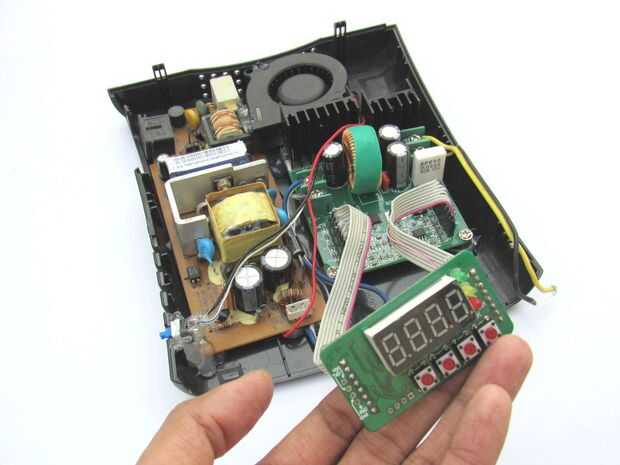

5. doble comprobado todo funciona bien!
