Fuente de alimentación de laboratorio variable (1-24 V, 0 - 1 A) (2 / 6 paso)

Paso 2: Perforar los agujeros en la parte delantera y trasera

Obtener las ubicaciones de lo agujeros accuractely resultó para ser más dolorosa de lo que había previsto.

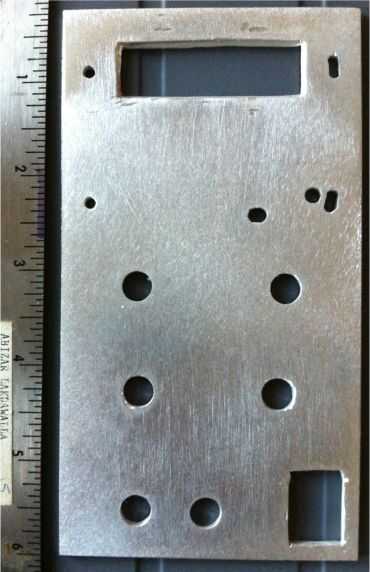

Necesitaba los siguientes agujeros y cortes

1. un corte rectangular de la pantalla LED (voltios y amperios)
2. cuatro orificios para los tornillos pequeños sostener el poder suministrar Consejo contra el panel frontal
3. un agujero para el tornillo pequeño en el trimpot de ajuste de brillo de LED para empujar a través.
4. un agujero para el LED de estado s para mostrar a través de.
5. cuatro orificios para los 4 potenciómetros
6. un rectángulo para el interruptor de alimentación
7. dos agujeros para el plátano Conecte terminales.

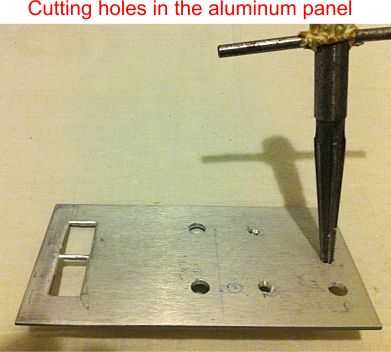

Así dremel, Escariadores de hoyos y archivos para el rescate.

Creo que esta parte del proyecto tuvo el tiempo más largo.
