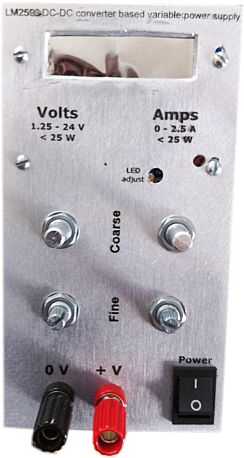

Paso 5: Conectar las piezas en el panel frontal

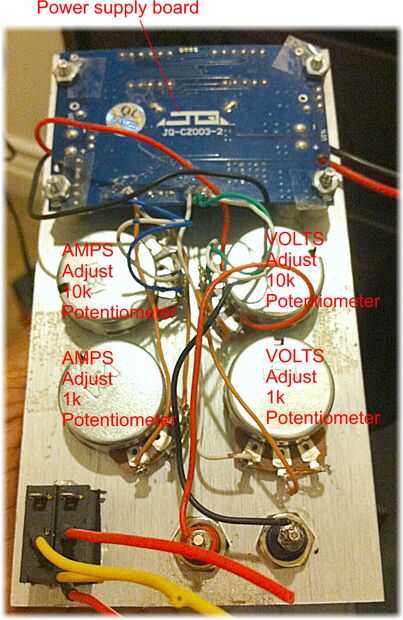

Conectar potenciómetros.
Primero conecté el potenciometro ya que parecían la más complicada. Era más fácil de los potenciómetros del alambre después de que fueron unidos al panel frontal. Conéctelos como se muestra en el diagrama de cableado. Asegúrese de que sus empalmes de la soldadura están aceptables. Vuelva a verificar que el cableado es correcto consultando el diagrama de cableado.
Zócalos del enchufe de plátano
Coloque los zócalos del enchufe de plátano en el panel frontal. Luego conecte los cables de salida de la C.C. a los terminales de toma de enchufe de plátano. En la fuente de alimentación a bordo de estos tornillos en el bloque de terminales. En la banana plug extremo que fueron soldadas. Asegúrese que el cable positivo va al conector banana rojo y el cable negativo va al conector banana negra.
Conectar el DC en los cables a los terminales de tornillo en el tablero de suministro de energía. Fije las tablas con los 4 tornillos, 4 separadores y 4 tuercas. Coloqué un trozo de latón en la parte superior el IC de fuente de poder y añadido unos puntos de pegamento caliente para mantener en su lugar. La pieza de latón presiona contra el panel frontal de aluminio y así que todo esto sirve como un disipador de calor. Puede omitir el disipador de calor pero luego la Junta sólo puede ser capaz de manejar aproximadamente 15 W en lugar de 25 w.
Interruptor de encendido
Ahora conecte las conexiones de CA. Soldar dos cables a los dos bornes inferiores del interruptor. Un cable fue marcado con una línea gris que he utilizado para el alambre "vivo". La soldadura de dos juegos más de los cables a las centrales dos terminales del interruptor. Cable gris fue unido otra vez al poste izquierdo del interruptor. Usted puede tener un diverso interruptor (un 1 poste) y puede necesitar sólo dos cables en lugar de los cuatro que tengo en mi set up.
