Paso 1: Lo que usted necesita

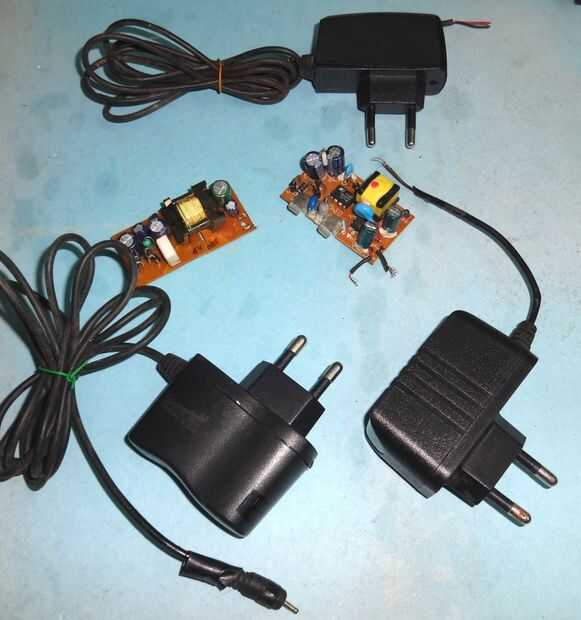

Cinco cargadores móvil se requiere. Uno de ellos debe ser una unidad de salida de 5V verdad conveniente para los circuitos digitales que tienen un rango de voltaje de alimentación estricto. Los otros cuatro podrían tener una tensión nominal de 6V. Emparejados y utilizados para los +-salida de 12V. Circuitos analógicos suelen aceptan un rango de voltaje de la fuente grande y los 12V nominales puede variar entre 10-12V. Las referencias de voltaje tendría que derivar por separado de estas tensiones.

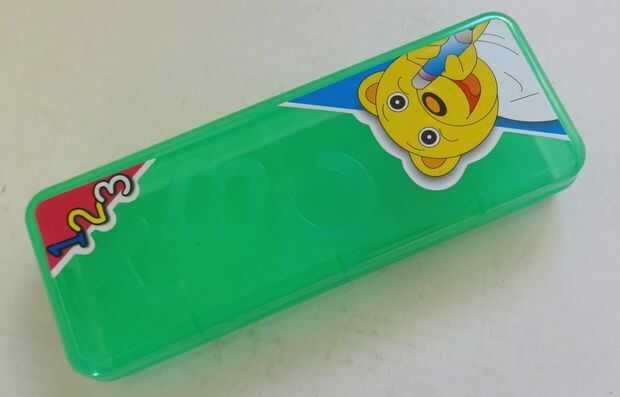

Una cartuchera de plástico es conveniente para esta fuente de alimentación como bien aislado de la tensión de red dentro de la unidad total.
Es necesario hacer una comprobación rápida para ver que los cinco módulos de smps de las cargas móviles cómodamente dentro de la caja. Espacio debe ser atendido para el cableado y conectores de interruptores.

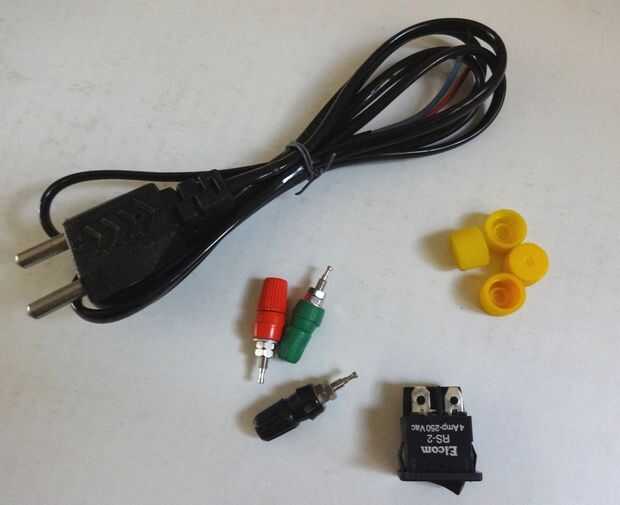

Terminales de salida de un cable de interconexión de la red, interruptor de DPDT, y las patas de la caja son necesarias.
Herramientas eléctricas, soldador y los cables son esenciales para completar el cableado y montaje.
