Paso 3: OK, aquí es una manera de hacerlo.
Puse tres "mecanizadas" zócalo del IC conectores en la parte delantera y uno en la espalda. En primer lugar, mantener un poco de protoboard en donde desea que el conector. Luego la cinta en su lugar. Ahora, con un 1/16" bits, perfore un agujero para cada perno, usando el protoboard como guía. Ahora poner un poco de pegamento sobre los orificios. Luego rellene el conector.
Opcionalmente, podría preparar el ladrillo de la energía de la misma manera.

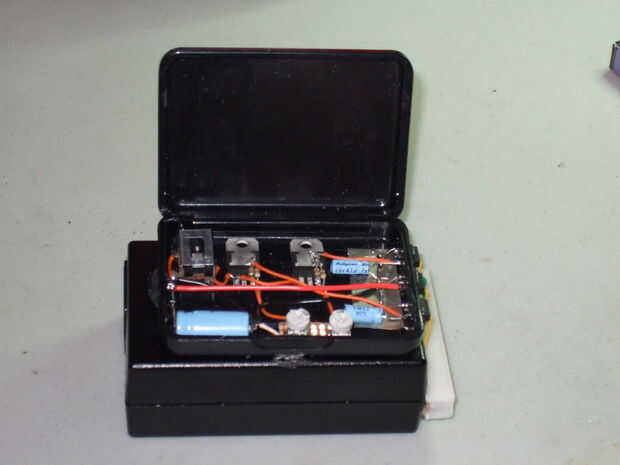

A continuación, puede poner el lm317 y filtro de caps en. Me hotmelt pegado a la caja antes de soldar con puentes. * Disclaimer - IC se calientan y probablemente derretir el pegamento bajo altas cargas. Pero dudo derretiría el plástico... y luego, otra vez, yo no soy un ingeniero eléctrico. Puede utilizar el protoboard para esta parte.
Uso protoboard, cobre, para sostener mi potenciómetros de ajuste. Luego pegué la Junta a la parte inferior de la caja antes de soldar las conexiones.
También se puede ver que poner abajo un poco de cinta de cobre como una tierra que tira por debajo de los conectores.
También he añadido un interruptor para apagar el LM317. Cuando no se utiliza, todavía sacarán un poco de corriente. Si solo usas "por puesto", puede apagarlos.
Sea lo que buscas en esto... dos potenciómetros de ajuste ajustan el voltaje de dos LM317. El conector en la parte posterior y uno en medio del frente son continuo con el carril positivo (esto es porque he diseñado esto para ser un componente independiente - entrada debía ir en el conector trasero, con a través de poner al conector delantero centro, si ves lo que quiero decir). Los conectores laterales en la parte delantera conectan los circuitos del LM317. Almsot hecho!
