Fuente de alimentación de voltaje variable de alta barato (2 / 3 paso)

Paso 2: Regulador de voltaje

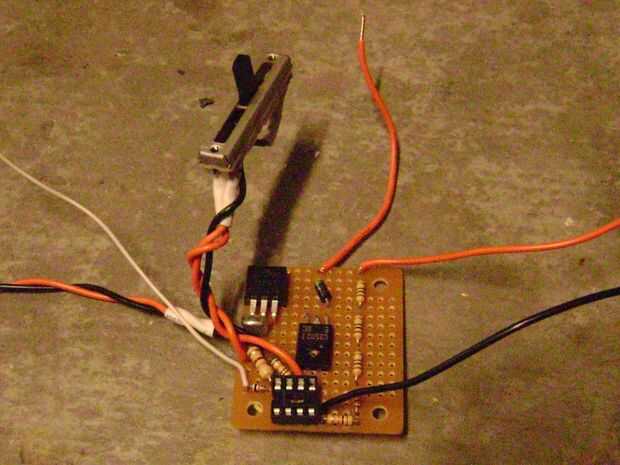

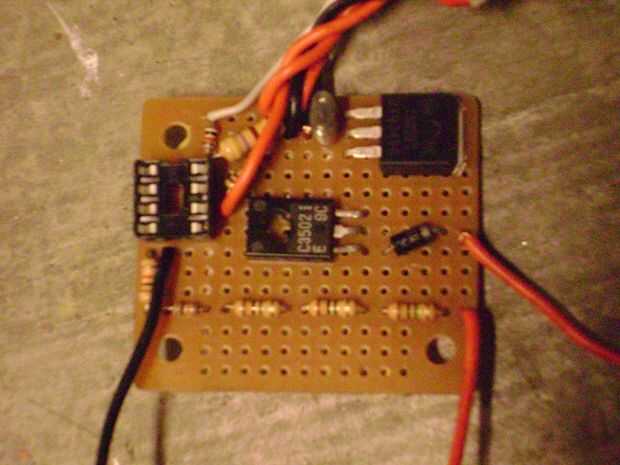

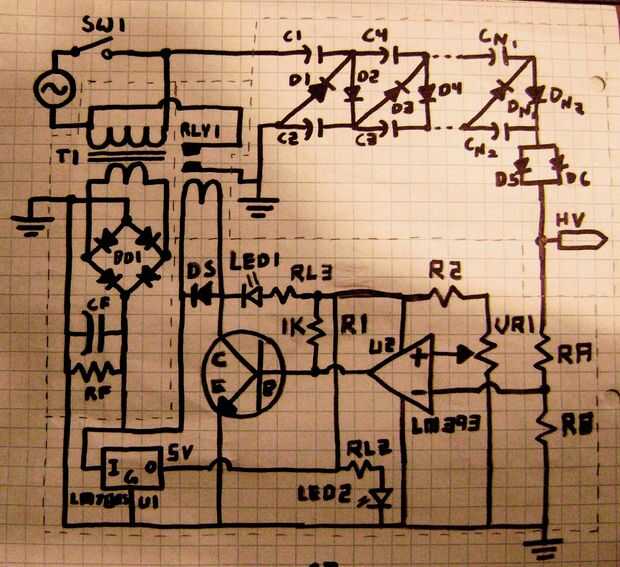

El regulador de voltaje tardarán un poco más que el multiplicador, pero una vez hecho esto será bien vale la pena. Prueba el esquema básico en protoboard antes de hacer un arreglo permanente si le resulta necesario. Después de que ha probado a soldar todos los componentes en su lugar siguiendo el esquema y la imagen.

Valores de resistencia:

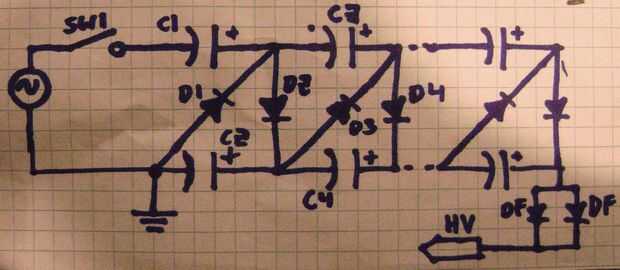

Valores para 6 diodo/condensador multiplicadores:
R1 - 1K
R2-100-500
RL2-RL3 - 1K
RA-3M(3x1M)
RB - 11K
Resistor Variable VR1 - 10K

Si usted desea tener una tensión de salida mayor o menor las resistencias tendrá que ser diferente. O si tiene diferentes valores de resistencias de RA o RB.
Utilice las siguientes ecuaciones para calcular sus valores.

Resistencia min =(HV*HV) / (potencia de la resistencia en vatios en total)

RA/RB=.2*(HV-5)

Donde HV es el voltaje de salida de la multiplicadora
Resistencias deben estar clasificados por HV
