Fuente de alimentación de voltaje variable fácil (3 / 6 paso)

Paso 3: Conexiones eléctricas

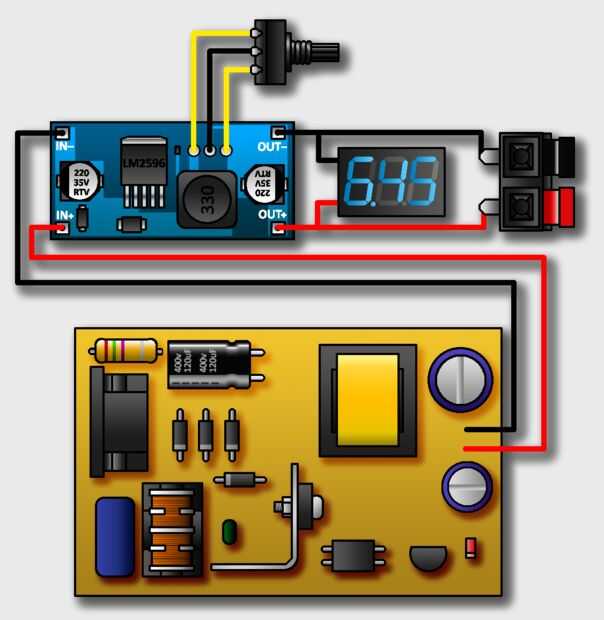

El cableado es muy fácil, se puede ver en el diagrama.

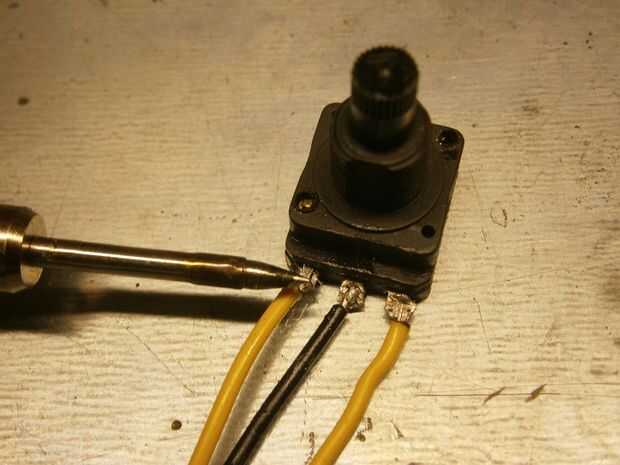

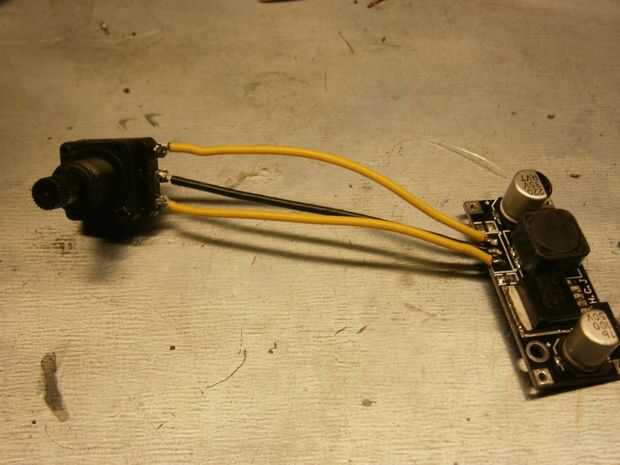

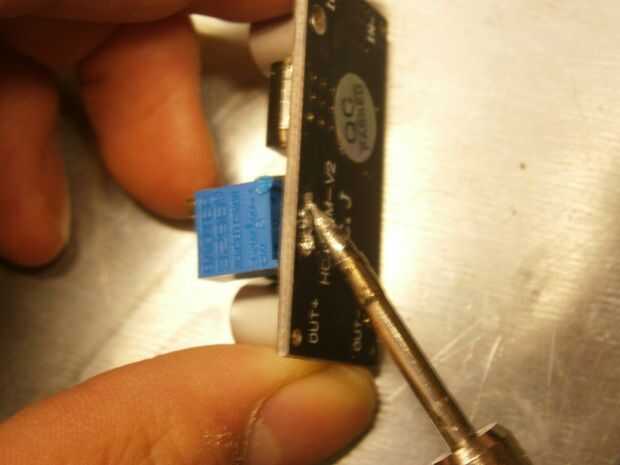

Qué debe hacer primero, es sustituir el potenciómetro multivuelta pequeño con el grande, lo hará el voltaje de control más fácil.

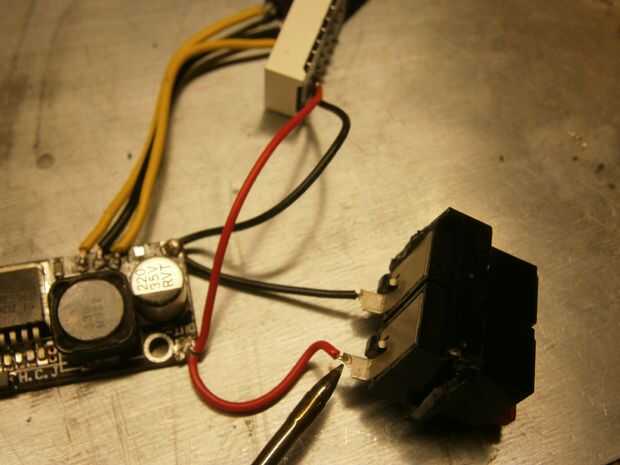

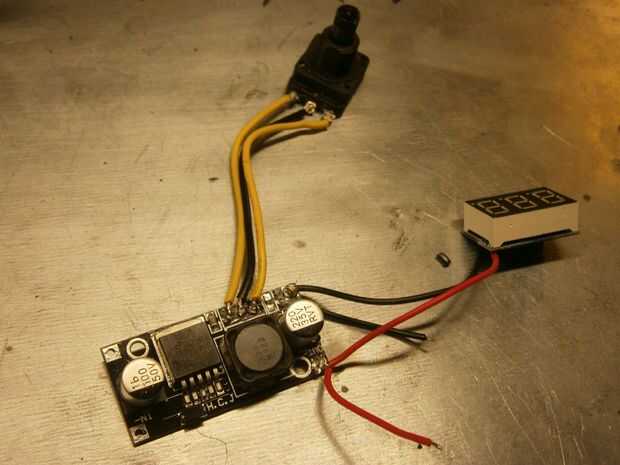

Luego conecte el voltímetro y el terminal de resorte en paralelo a la salida del convertidor.
