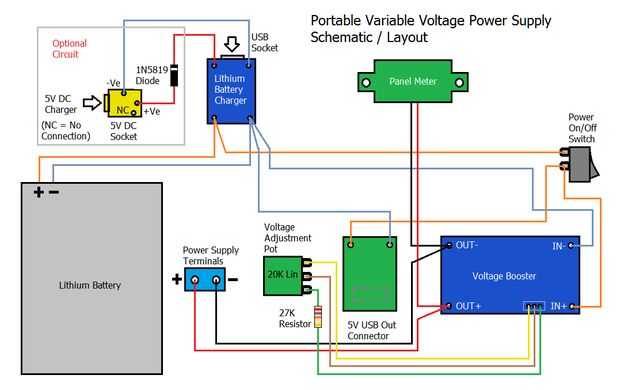

Paso 2: El esquema / diseño
Cableado de los componentes juntos
La interconectividad de los diferentes componentes es bastante sencilla y no debe ser un problema incluso para los principiantes. La única habilidad que necesita de soldadura.

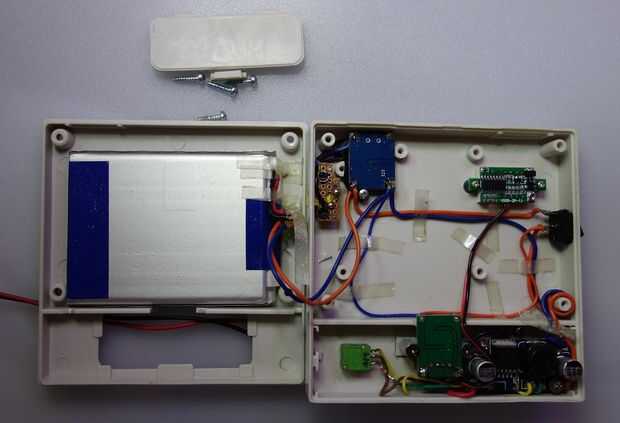

He incluido una foto del cableado actual de referencia. Tenga en cuenta que no verás el bloque Terminal de la fuente de alimentación en la disposición física ya que está situado bajo el principal refuerzo de DC-DC.
Notas sobre el refuerzo de DC 5V
Fue una ocurrencia tardía. Pensé, ya tenía la batería y sería bueno tener una fuente fija de 5V para diseño o cargar mi teléfono.

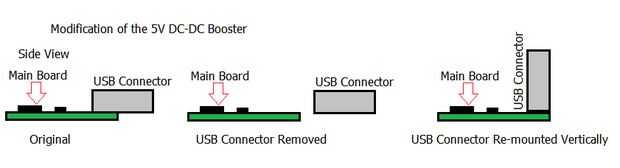

Para acomodarlo, tuve que volver a hacer la parte entera inferior de la carcasa. También tuve que volver a montar el conector USB del módulo vertical, por lo que estaría disponible en el panel frontal. Por favor consulte el diagrama.
