Fuente de alimentación de voltaje variable <> (5 / 18 paso)

Paso 5: Soldar los diodos

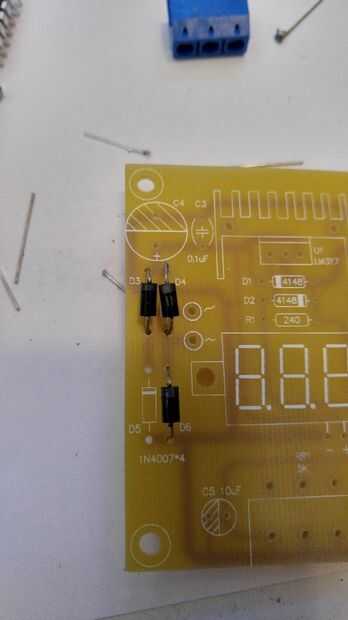

Los diodos son pequeñas y endecha plana contra la Junta, por lo que son un buen candidato para ir. Es muy importante que los diodos ir de la manera correcta. En el circuito, hay una línea blanca en un extremo. En el diodo, hay una línea de blanco/gris/negro en un extremo. Asegúrese de que las líneas estén alineadas. D3, D4, D5 y D6 enfrentan a la misma dirección. Pero D1 y D2 enfrentan a direcciones opuestas.

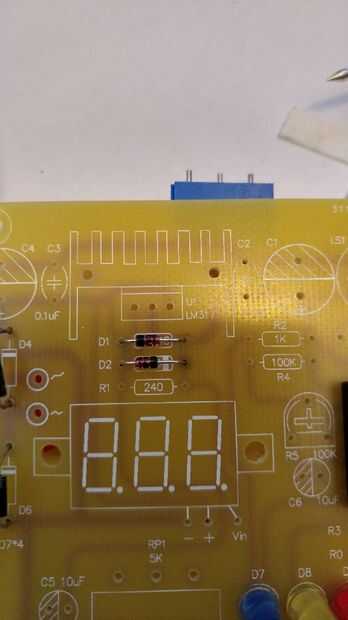

Soldadura en los 6 diodos y recortar las patas.
