Fuente de alimentación del Panel de estante (9 / 14 paso)

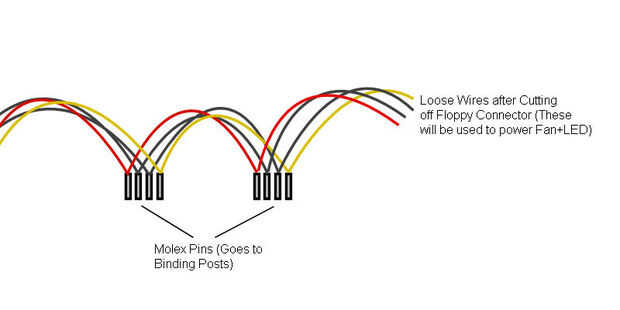

Paso 9: Cableado de los pines Molex a la bornera.

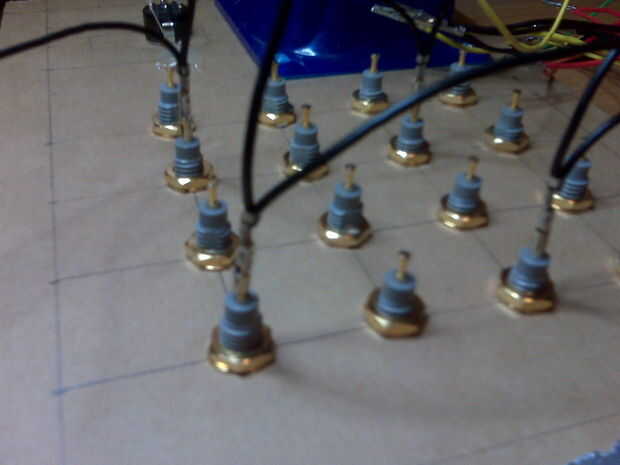

Ahora Ataremos los pines Molex a la bornera. Si usted utiliza el mismo tipo de post de enlace que utilicé en este tutorial, entonces tu vida acabo de mucho más fácil. Los pines molex encajan muy cómodamente en el enlace publicar contactos, por lo que no es necesaria la soldadura. Si no utiliza el mismo tipo de puesto de enlace, entonces usted se requiera soldar sus pines molex a la bornera.

Hay 16 vinculante puestos todos juntos. La primera columna debe ser 12V, el segundo debe ser masa (GND), el tercero debe ser de 5V y la cuarta debe ser masa (GND) otra vez.

Recuerde, que los cables molex rojo llevan 5V; Los cables amarillos lleva 12V, y los cables negros llevan señal de tierra.

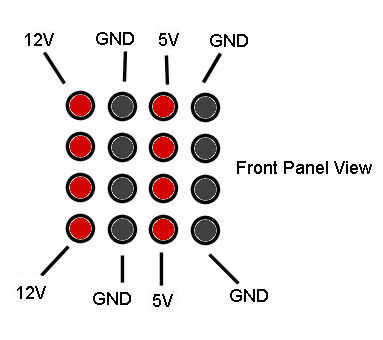

He incluido el diagrama de enlace post otra vez para la referencia rápida.
