Fuente de alimentación del Panel de estante (10 / 14 paso)

Paso 10: Instalación del interruptor de potencia

Después de instalar los cables de enlace post, las cosas se complicaron un poco desordenadas. Así que en vez de poner a través de la molestia de tratar de la descifración mi baja resolución, imágenes borrosas como referencia. He diseñado algunos diagramas para ayudarle en el cableado del interruptor de encendido, el LED y el ventilador.

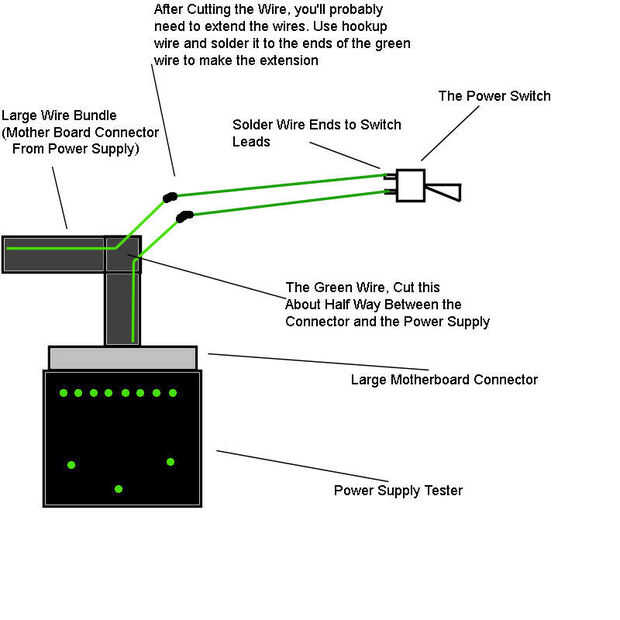

Usted tendrá que cortar el cable verde en el paquete de cable conector Motherboard, Tarjeta madre (hay solamente un cable verde en una fuente de alimentación de todas formas, por lo que debe ser fácil de encontrar). Después de cortar el alambre recomendaría aumentar la longitud de los alambres verdes para que pueda alcanzar el interruptor en el panel. Para ello los alambres verdes aproximadamente 1/4 pulgadas, y luego soldar cable de conexión extra a los extremos del alambre verde.

Después de que el cable verde tiene una longitud deseable, soldar los extremos del cable verde a los contactos de su interruptor.

(También, en este momento, si realmente no has conectado el probador de fuente de alimentación al conector grande, ahora sería un buen momento para hacer esto, como que voy a instalar la unidad después de los pasos a seguir par.
