Paso 11: Cableado del ventilador
Ahora para el ventilador. Si el ventilador tiene tres cables, entonces usted necesitará mantener intacto los cables rojo y negro. El cable amarillo del ventilador (tercer cable) debe ir, hasta cortarlo totalmente. También el ventilador conector necesita quitarse así, así que córtala tan cerca de la cabeza por lo que los cables del ventilador rojo/negro son de buen tamaño. Tira de 1/2 pulgadas de los extremos de los cables rojo y negro del ventilador. Tenga cuidado de hacer esto ya que el cable del ventilador son más delgadas y más delicadas.
Una vez que has preparado los cables, soldar el cable floppy negro al cable negro del ventilador; luego soldar el cable floppy amarillo al cable rojo del ventilador. Después de soldar, asegúrese de que envolver los cables en envoltura de cinta adhesiva o retráctil eléctrico.

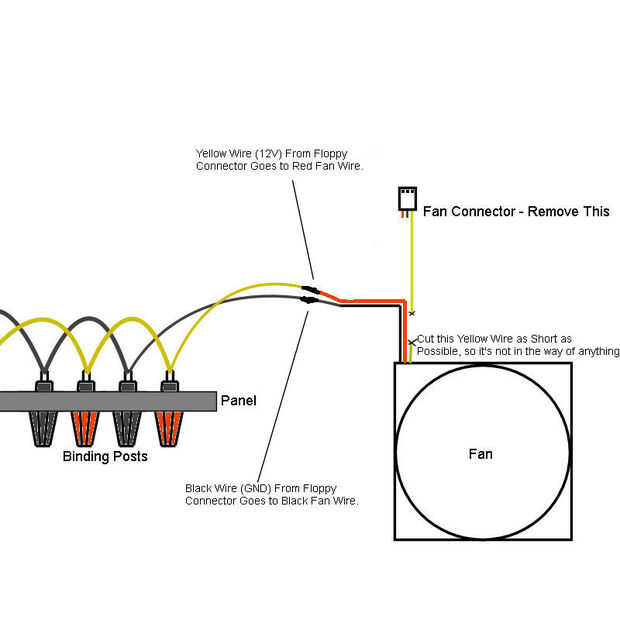

(Sé que el diagrama no muestra el ventilador conectado al panel, se supone que a este paso. Diseñé el diagrama que para ilustrar mejor el cableado más que nada. Que va ser usando la misma técnica de ilustración el LED en el paso siguiente).
