Fuente de alimentación del Panel de estante (2 / 14 paso)

Paso 2: Reúna sus materiales

Aquí están los materiales y herramientas que necesitarás para iniciar este proyecto:

Herramientas:
-Destornillador (y los tornillos correspondientes) (para montar el panel de la plataforma)
-Dremel con broca bit kit (recomendado) (taladro puede estar las aplicaciones como sustituto)
-Tenazas
-Plegadores
-Soldador y soldadura
-Caja de cortador o cuchilla de otros
-Lápiz y borrador
-Removedor de pin Molex (puede encontrarse en algunas tiendas de estéreo o equipo de coche)

Materiales:
-Panel Material (usa el original 'respaldo' de mi escritorio que no molestaban nunca para instalar. El material fue muy fácil de manejar).

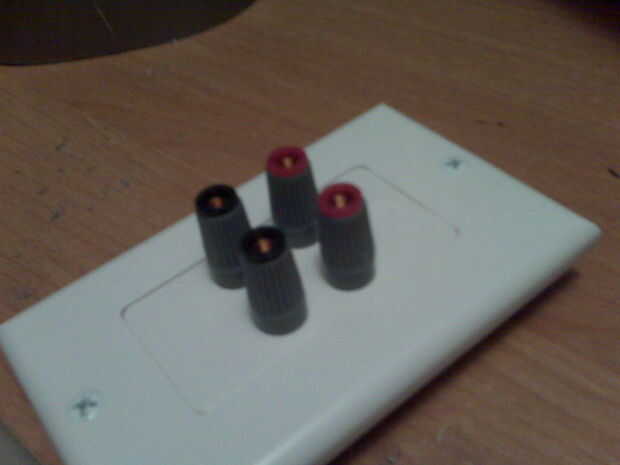

-Banana Jack Compatible vinculante puestos (en lugar de comprar estos por separado, compré con 'montajes de pared, paneles' y luego retirar los paneles; esto fue mucho más rentable)
-La fuente de alimentación (idealmente un 300-350 Watt ATX debe funcionar para este proyecto)
-Probador de fuente de alimentación (para arrancar la fuente de alimentación)
-Ventilador (se recomienda 80mm - usé un 60mm con un adaptador de embudo 80mm; Voy a explicar por qué más adelante en este tutorial)
-Un LED (color depende de su preferencia; Personalmente utilicé verde)
-Una resistencia de 470 Ohm (recomiendo 1/2 W)
-Un interruptor de alimentación (SPST debería funcionar bien) (cubierta es opcional)
-Conexión cable (yo usé algunos cables viejos que salió de una fuente de alimentación ATX rota)
-Cinta de aislar
-Etiquetas (usando papel de etiqueta o usted puede utilizar papel normal / cinta scotch)
-Ficha de Jack banana
-Pins D-Sub (estos pines se utilizan en paralelo / Serial cables)
