Paso 12: Circuito de indicador de fusible quemado
Necesitamos protección para nuestros productos, así como indicadores que nos diga cuándo esas protecciones han sido activadas por lo general un corto circuito destruirá nuestros fusibles, a fin de que proteger nuestra carga y nuestro suministro de energía y evitar para conseguir dañado (o quemado)
Usted podría estar pensando sobre el uso de un polifusible que es un fusible reseteable (hice) sin embargo la respuesta en el tiempo de los fusibles restaurables no está tan bueno como un vaso de simple acción rápida fusible, y ellos también decaen con el tiempo
En definitiva, pegarse el portafusible y el fusible de vidrio fiel, puede ser molesto para cambiarlos constantemente si es necesario pero es probablemente la mejor protección para detener algo tan catastrófico como un corto circuito,
Tienes 2 opciones Indicador simple y MOSFET, lo que usted elija tendrá su soporte de fusible en el chasis de todos modos

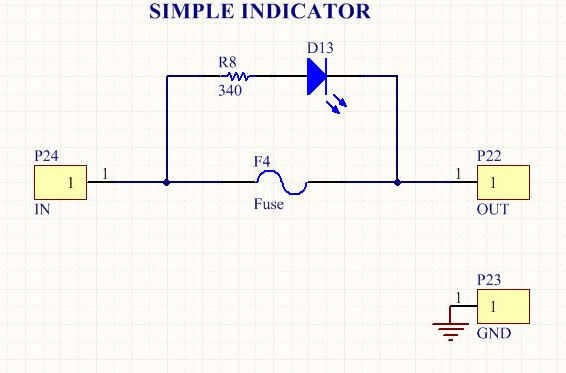

- Indicador simple.-tél más fácil de los circuitos de indicador de fusible, en este circuito, cuando el fusible funde la corriente necesaria para encender el circuito atraviesa la carga, lo que significa que si se desconecta la carga de la fuente de alimentación se apaga, también será tan brillante dependiendo de la impedancia de la carga

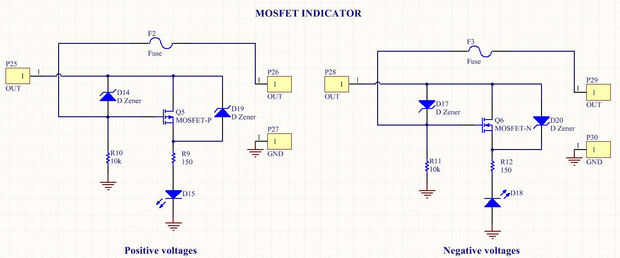

- Indicador de MOSFET En el circuito mosfet no necesita una carga para el led encender, tan pronto como su fusible se funde, se verá llevado a con o sin carga en brillo máximo suponiendo que calcula la resistencia de derecha utilizando ley de ohms, sobre el mosfet básicamente se activa mediante un voltaje de 2.5v entre la fuente y la puerta, esto permite que la corriente fluya de la fuente al drenaje en el circuito , usando el PMOS para voltaje positivo y NMOS para la tensión negativa, los diodos zener están allí para proteger la puerta de cualquier tipo de transitorio que puede matar a la puerta, en el NMOS el led va fliped desde im usando voltajes negativos de la fuente
