Paso 4: Cálculos de suministro de energía OPAMP Junta

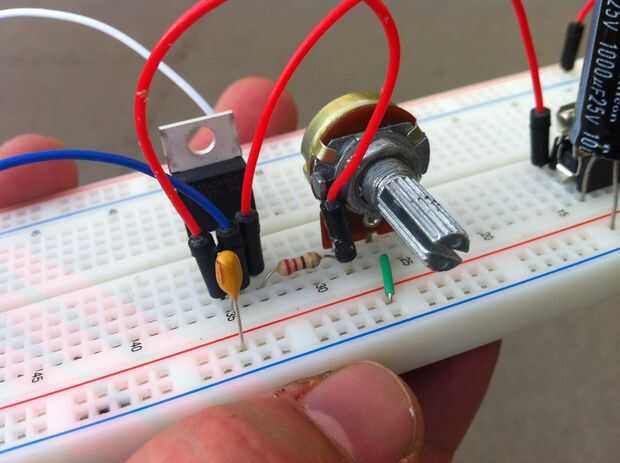

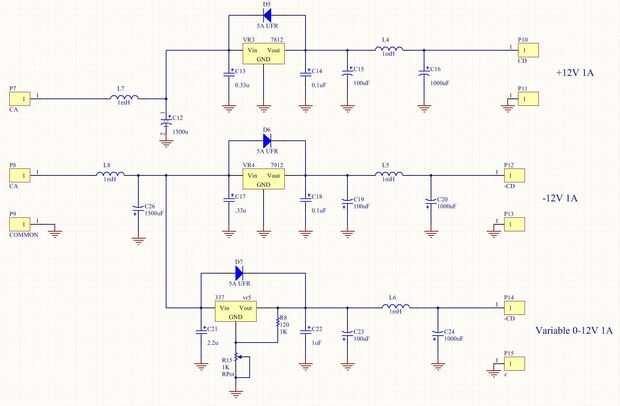

La mayor parte del circuito de entrada hasta el puente del diodo puede ser reutilizada para la segunda placa de baja potencia, es decir, se enchufa un conector en paralelo a la salida del puente de diodo, muy pocos valores va a cambiar, la principal diferencia será el tamaño de los componentes y capacidades actuales
Sin embargo, usted necesita tener cuidado con los pines de cada regulador, cambian de modelo a modelo, así que asegúrate de comprobar las hojas de datos cada vez, también otra cosa vale la pena notar es que tienes que dar vuelta alrededor de los casquillos electrolíticos de todos los reguladores de valor negativo en caso contrario se sólo volar
Filtro ECO-S1JA472CA y ECO-S1JA682EA
Voltaje máximo
9V es nuestra mitad valor RMS secundario, para obtener el valor de pico que tenemos que multiplicar por 1.414 o sqrt(2) así:
VP = 9v (sqrt(2)*2) = 25.45 Vp
Vamos a usar este valor como el valor de Vmax de ahora en adelante
C2 = (Imax(T))/(Vmax-Vmin)
C2 = (1A-(1/120Hz))/(12.72-(5 - 2.5)) = 4700uF a 63v
También podríamos elegir un valor menor 43v no hay problema, pero desde el costo del mismo vamos a ir con los más grandes esta vez estrangulación Inductor 7448262510
