Paso 7: Creación de prototipos y pruebas

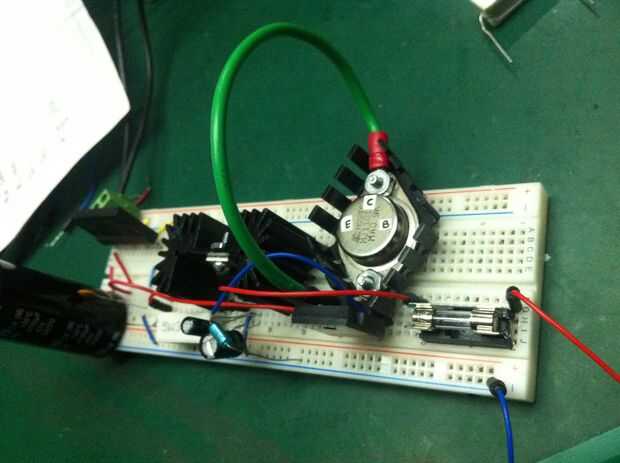

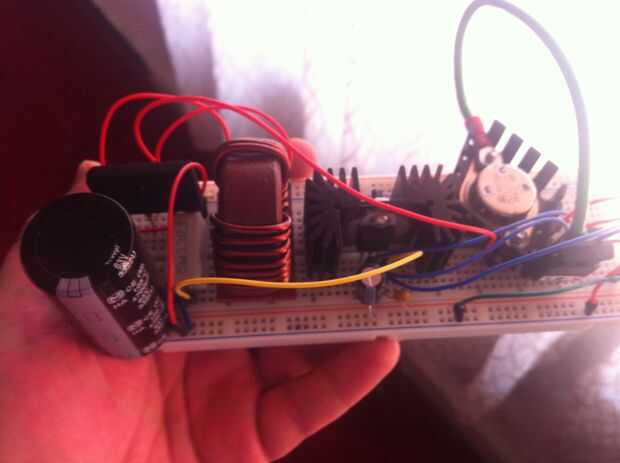

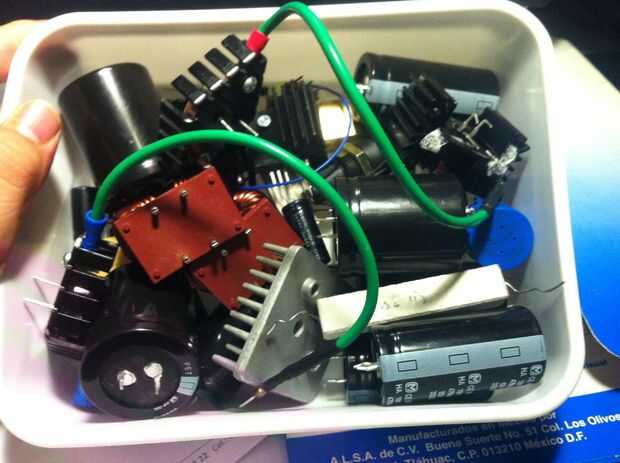

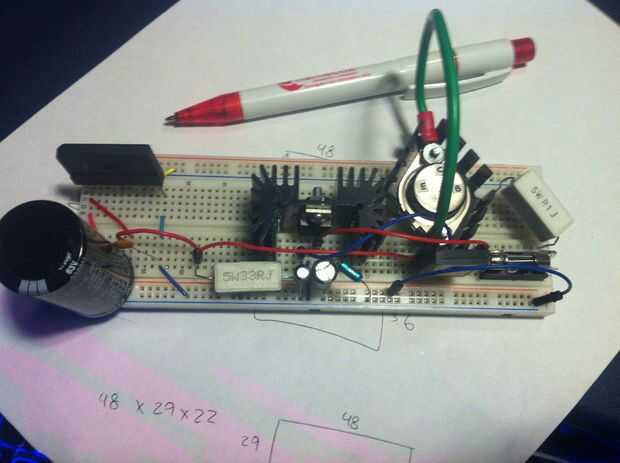

Ahora que han reunido todos sus componentes querrá pasar algún tiempo en la protoboard tristemente el tamaño de los componentes pueden realmente dañar y deforman los pernos internos y los agujeros del plástico, este podría ser un problema pero nada no podemos tratar con un poco de creatividad, recuerda que la corriente máxima de que puede manejar el protoboard circunda 3A , después de eso él comienza a fusión
Para probar el Darlington puede comprar las siguientes resistencias
- 2Ω 25W
- 1Ω 25W
- .5Ω 50W
Cuanto mayor sea el vatiaje más alto puede llevar a cabo juntos en corrientes más altas
Vamos a tener un ejemplo usando el LM7805 que puede salida 5v
Usando la ley de ohmios sabemos que
V = IR
o
I = V/R
Podemos calcular la corriente de salida teórica con cada resistor
I = 5v/2Ω = 2,5
I = 5v/1Ω = 5A
I = 5v/.5Ω = 10A

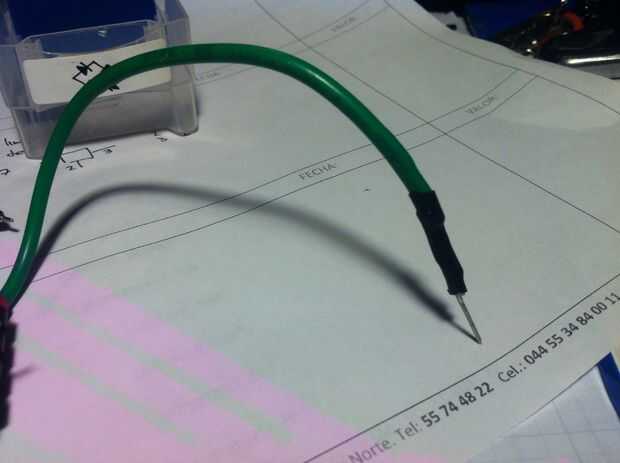

Para realizar esta prueba puede tener una buena calidad cables de silicon Banana-Caimán suficientemente gruesa como para manejar la corriente que fluirá a través de la resistencia y un amperímetro en serie con fusibles lo suficientemente grandes como para manejar la máxima corriente, si no tienes este tipo de amperímetro, entonces se puede evitar sólo prueba la resistencia .5Ω.
Sólo asegúrese de hacer los cálculos antes de hacer esto y tenga cuidado con el tiempo que dejas enchufado desde el protoboard puede empezar a derretir y la resistencia puede comenzar a recibir a manera caliente al tacto hasta 150C
Inicio eventualmente, algo se quema, la corriente su forma por los cables AWG 20 poco utilicé y por la placa, por lo que apenas tendrá tiempo para ver que si el circuito está trabajando según lo previsto, puedes empezar probando la Vreg sólo para asegurarse de que tiene todas las conexiones bien, y luego añades el Darlington para probar con su individualidad de resistencias , pero recuerda tienes que ser rápido y siempre listos para desactivar la potencia de entrada a su protoboard
