Paso 8: Diseño de PCB
Ahora para el diseño que he utilizado Altium Designer, puede utilizar su software preferido de diseño de PCB, sin embargo no importa qué software usar, hay algunas "reglas" para pudo desear se adhieren a este diseño de 10A
- 1oz de cobre revestido con fibra de vidrio (puede manejar más calor)
- 40Mils por Amp
- 10mils entre pistas
- Plano de tierra
- Un lado PCB
Desde el 1er PCB se puede ver que las pistas son enormes, sobre todo depende del grosor de tu pcb pero si no sabes qué grueso su revestido de cobre tiene entonces su más probable revestido de cobre de 1oz (el más fino), usted no puede confiar en el auto-router para hacer este trabajo, literalmente tienes que enrutar cada sola línea manualmente , a fin de mantenerse 1 lado PCB, esto tendrá una cantidad considerable de tiempo para llegar bien, quizá desee comenzar dibujando la línea de tierra alrededor de la zona de tu PCB, esto le permitirá llegar rápidamente a la tierra no importa donde sus componentes son, pero todavía tratan de recordar que el diseño de PCB es colocación de 90% y 10% de enrutamiento
Hice mi impresión de mi circuito con un solo cara PCB, puesto que como dije al comienzo de esta guía fue mi 1er PCB nunca había hecho, y he tenido la teoría y la información para hacer un tablero de doble cara pero he decidido no intentar mantener tan simple como sea posible y reducir las probabilidades de error

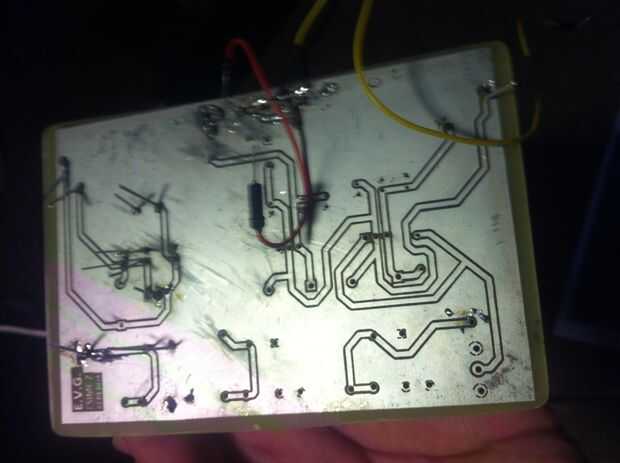

Como se puede ver en las fotos que tenía un puente con un cable AWG 12, tardé alrededor de 2 días para llegar a la conclusión de que no se que hacer, totalmente en una cara y decidí "hacer trampa" y la novia

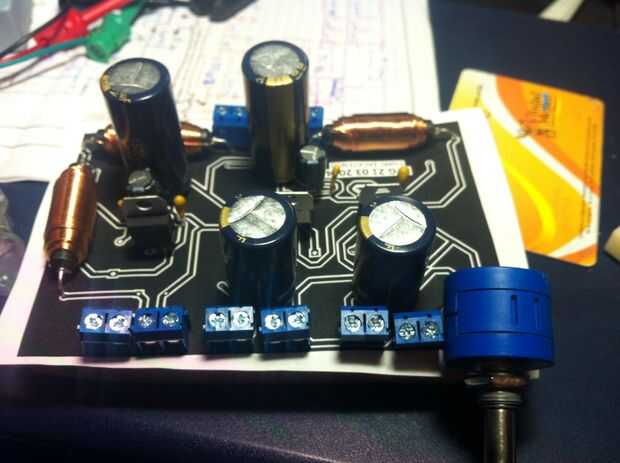

Otra cosa que es necesario tomar en cuenta es que puede medidas uno por uno que sus componentes utilizando un Vernier o la hoja de datos de fabricantes, esto le permitirá dibujar las huellas de sus componentes, después de que usted cree que tenemos como debe ser, usted puede imprimir uso esta goma espuma y estrella tapando sus componentes se , de esta manera usted puede decidir si tiene suficiente espacio para la soldadura, o simplemente comprobar si tienes suficiente flexibilidad, esto es muy útil, tener un "avance físico" de la PCB
