Paso 1: Circuito y materiales

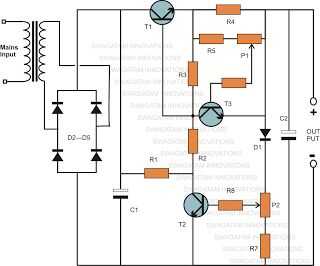

Este es el circuito publicado en Proyectos caseros de circuito.

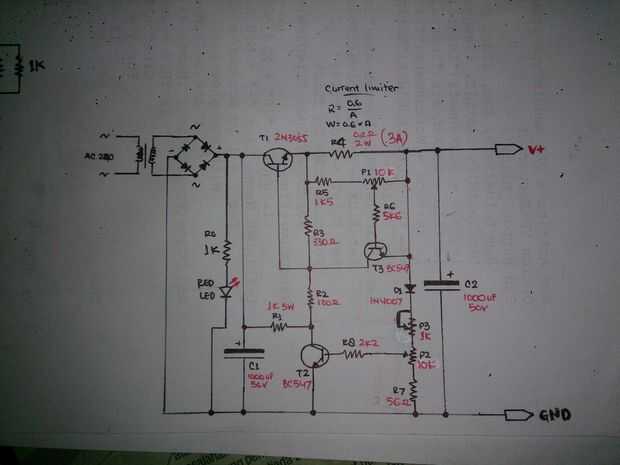

Entonces yo dibujar en mi versión:

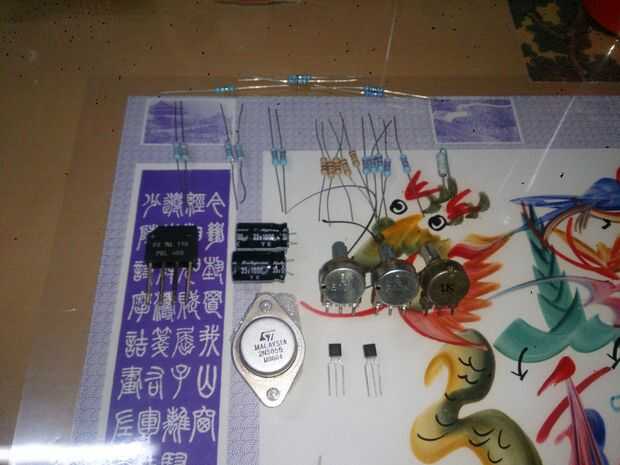

Los materiales en este proyecto:
- R 56
- R 120Ω
- R 330Ω
- R 1KΩ
- R 1K5Ω
- R 2K2Ω
- R 5K6Ω
- R 1KΩ; 5 vatios
- R 0.2Ω; 2 watt
- 1 x diodo 4A PBL406
- 2 x Transistor BC547
- 1 x 2N3055 Transistor
- Condensador de 2 x 1, 000uF 35V
- 2 x potenciómetro 10K
- 1 x potenciómetro 1K
- 3 x Potentio-perilla
- 1 x placa PCB Universal
- 1 x medidor de pantalla Dual Voltage-Current

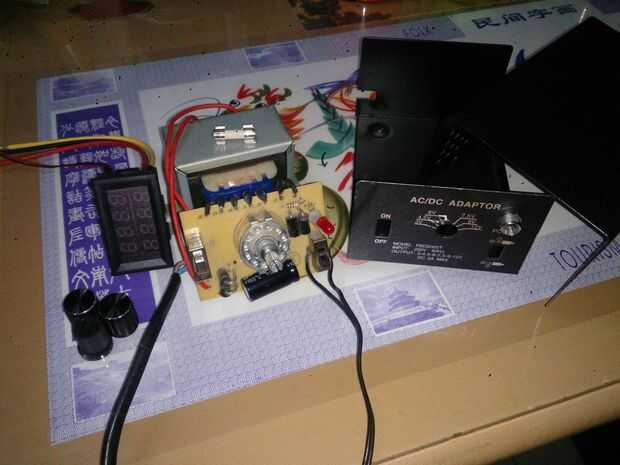

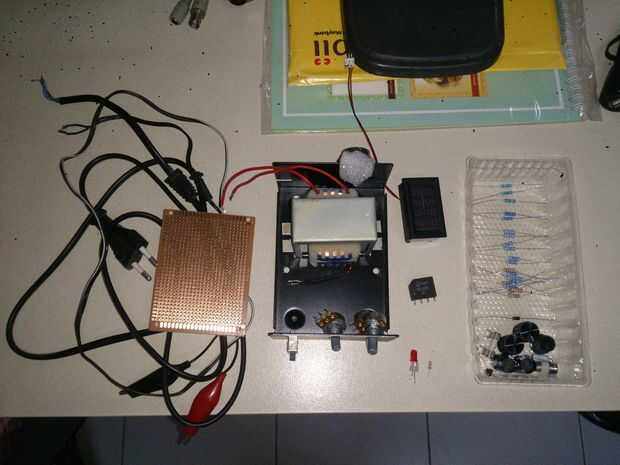

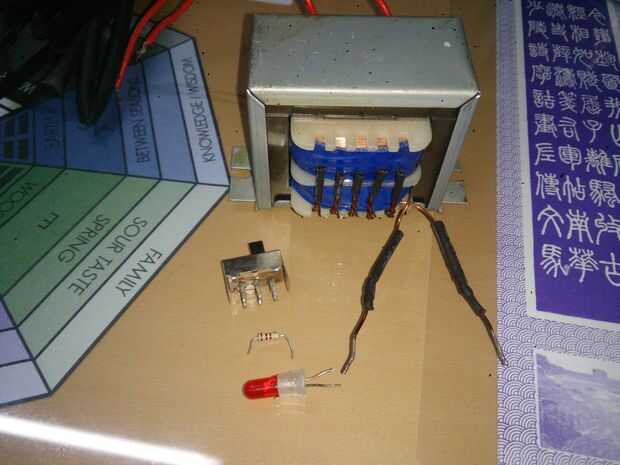

Las viejas partes de mi fuente de alimentación anterior (antes de la modificación) que utilizo son:
- Caso de suministro de energía
- Interruptor de encendido/apagado
- LED indicador de encendido

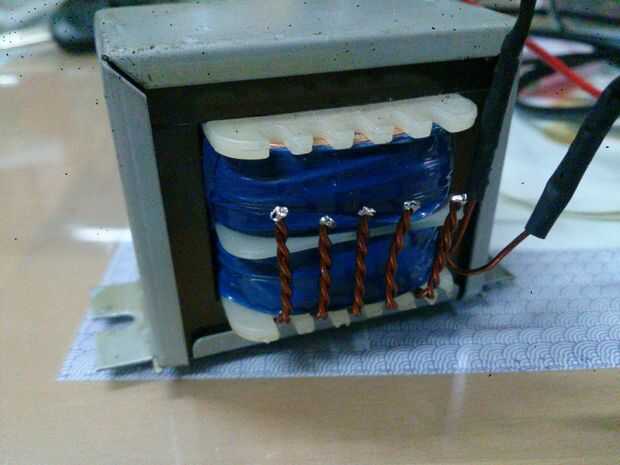

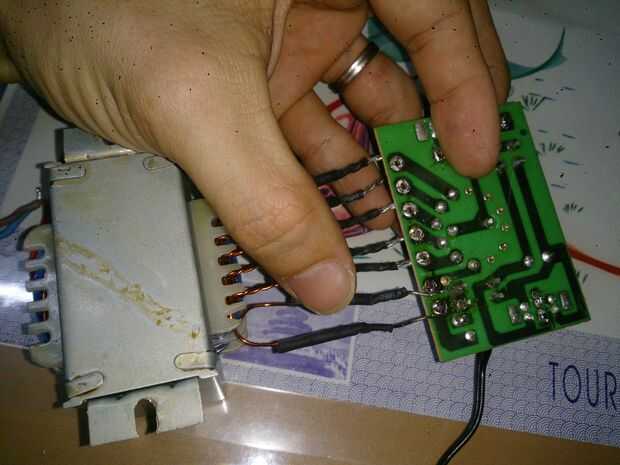

- Transformador de salida múltiples que tiene salida máximo alrededor de 14 voltios
Bueno, para las resistencias si no puede encontrar el valor exacto de la resistencia o potencia, puede utilizar algunos en serie o en paralelo para obtener el valor más cercano en el diagrama del circuito.
