Paso 4: Más ejercicios...
Ahora está lleno de gente en este pequeño recipiente. Me asustar a se calientan demasiado allí, que se utilizará para las pruebas y no continuamente en durante mucho tiempo, que así sea.

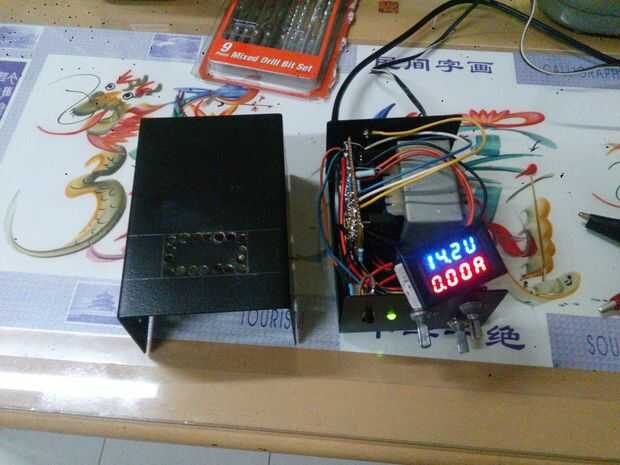

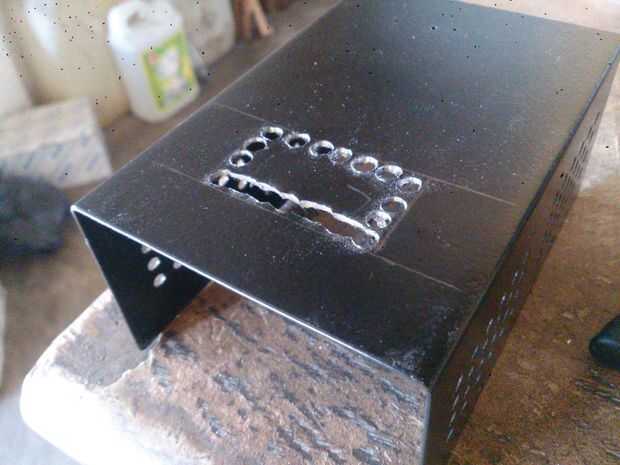

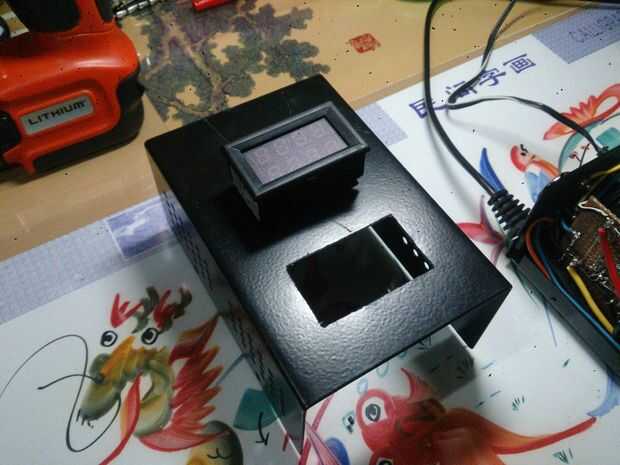

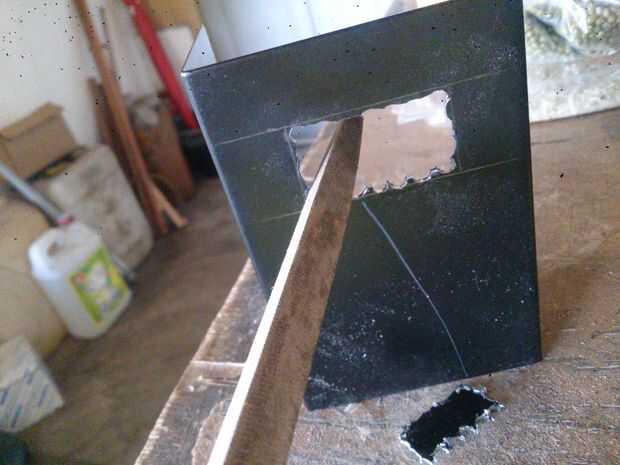

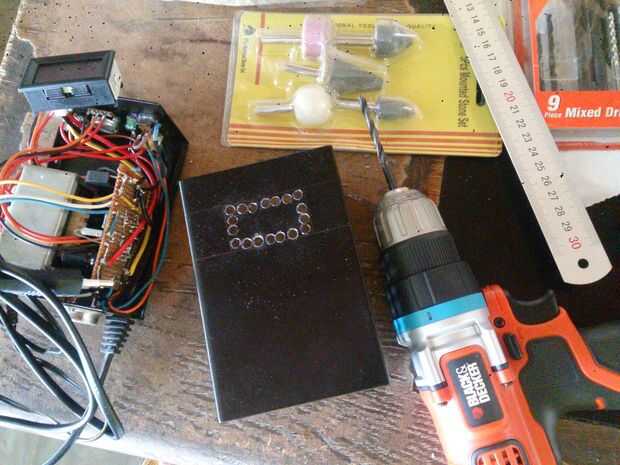

Configurar el medidor digital de doble pantalla en la parte superior el caso. Luego necesito más ejercicios. Un montón de ejercicios para hacer un agujero grande para la pantalla ya que no tengo Dremel cortador. Utilice una lima para limpiar el corte.

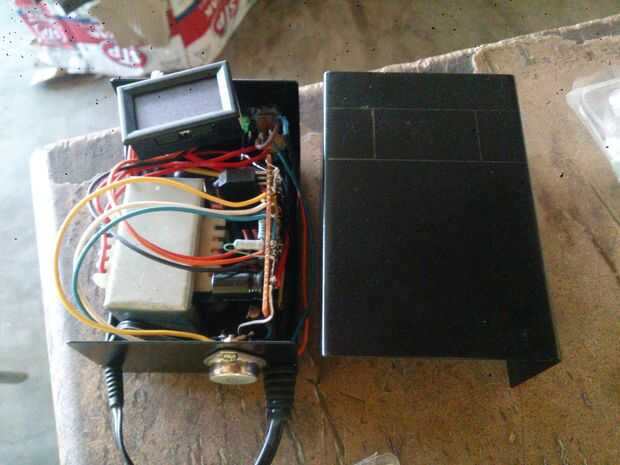

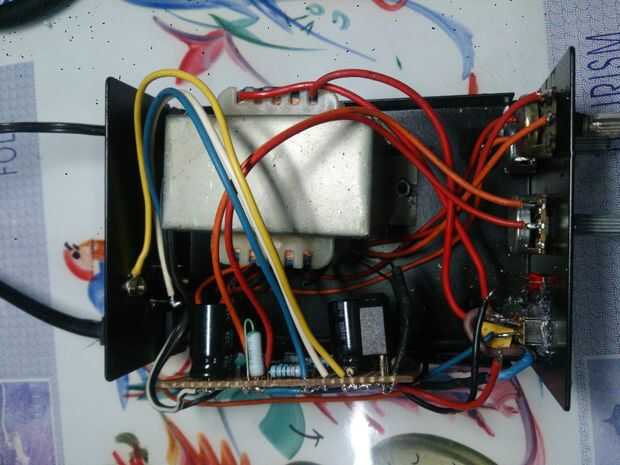

Sobre el cableado de la pantalla, hay poca documentación o manual del producto que utilicé. Pero de alguna manera medir bien después de unas pruebas. Hay 3 grandes cables: rojo-amarillo-negro.
Aquí está cómo conéctelos:
- Rojo a la salida positiva de la energía de la fuente.
- Amarillo a la salida negativa de suministro de energía.
- Negro a la salida negativa del diodo del puente.
También hay dos alambres finos: rojo-negro; que se supone que conecte a la corriente externa de la pantalla, pero ni tengo suerte con ellos, por lo que había desconectado los cables.
