Paso 9: Tornillos, separadores y apilado
Ahora que tienes todos los módulos, el siguiente paso será apilarlos y armar el caso. Esto sería mucho más fácil si headers apilables vinieron en las alturas correcta exactas. En el mundo real, esto requiere cierta delicadeza y puede requerir algunos ajuste sensato (y exacta) de headers apilables o algunos cuidadosa aplicación de la fuerza a las clavijas de empuje más allá de su punto de inserción normal.
Comience con el más simple más fácil. En el módulo principal, fije un tornillo M3x12mm por el borde interno del PWB con una tuerca en el lado de soldaduras de la placa y el conector IEC320.
A continuación, inicie con el panel frontal. Usando un par de M3-0.5x12mm tornillos y un par de tuercas de M3, fije el conector IEC320 de módulo principal al panel frontal. No apriete todavía.
Luego, con 5 tornillos de 0.5x10mm M3 y 5 separadores de 7mm M3, inserte los tornillos por la parte inferior de la caja con los hilos hacia arriba y conecte los separadores de 7mm M3 a los tornillos de tal manera que la parte roscada macho del enfrentamiento apunta hacia el interior de la caja. (Los separadores van del lado de la pieza inferior con el texto grabado en (dentro) y las cabezas de los tornillos van en el espacio en blanco (exterior). Todavía no apriete los tornillos.

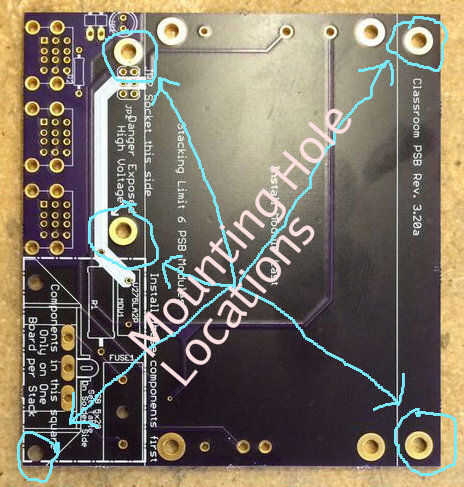

Coloque el módulo de fondo en la parte superior de los separadores y alinee los separadores para caber a través de los orificios adecuados en el PCB. Utilice separadores adicionales o nueces para mantener temporalmente el PCB en los separadores (apriete estas abajo en los separadores, pero no muy apretado). Si el módulo base es primordial, también Asegúrese de alinear y los dedos donde se unen los lados inferior y frontal de la caja de interfaz.
Utilizando una llave o un par de pinzas para sujetar cada cilindro, apriete los tornillos en la parte inferior de la caja en cada enfrentamiento. Para el que está en el centro, puede ser necesario utilizar pinzas de punta larga o tomar la fuente de alimentación apagado, conservar su posición, apriete hacia abajo, luego vuelva a instalar la fuente de alimentación y apretar los otros separadores.
Montar 3 conectores de 2 x 3 pines (apilado uno encima del otro) e Inserte los pernos de la parte inferior, uno en la cabecera correspondiente en el tablero inferior. El zócalo superior se acoplará con los pasadores sobresale la siguiente junta para arriba.
A continuación, si no lo has hecho ya, instale 5 separadores de 38 m m (o, si el módulo inferior es primaria, 4 separadores de 38mm y 1 separador de 35m) y apretar en los soportes existentes. Otra vez, si usted no puede obtener o no tiene separadores de larga duración, pre-montar combinaciones de separadores con la longitud total.
Coloque el módulo siguiente en la pila. La técnica exacta dependerá de si el panel frontal ya está instalado o no. Si es así, tendrá que inclinar el módulo y alinee la parte superior de los puertos USB en primer lugar, luego incline las clavijas en el conector cuidadosamente, finalmente alinear los soportes a través de los orificios de montaje en el tablero. Si no es así, el módulo puede establecerse vertical, primero alineando las clavijas en el enchufe de 6 polos debajo de y luego deslizarse sobre los soportes. Esta operación requerirá paciencia y esmero para evitar doblar los pines o dañar componentes. No es recomendable para aflojar los tornillos del panel frontal del conector IEC porque no hay ninguna manera de llegar a las tuercas para el apriete después de instalar el módulo superior.
Si el módulo recién instalado es primario, instale ahora el panel frontal.
Repita los pasos anteriores hasta que todos los módulos y está instalan y el panel frontal de la caja se fija al conector IEC320.
Una vez esté asentado el módulo superior, asegúrelo con 5 tuercas de M3 y opcionalmente 5 M3 arandelas de estrella.
