Fuente de alimentación modular USB multipuerto (1 / 10 paso)

Paso 1: Conseguir el PCB hecho

La forma más fácil es pedir los tableros del SST Parque aquí: http://oshpark.com/shared_projects/j6LiSIyY

Un conjunto de tres placas costará $78,60 en el momento de escribir esto.

Si desea obtener las tablas hechas en otros lugares, no dude póngase en contacto con el autor de los archivos de esquema y tabla. Obtener el diseño de tablero de águila en su flujo de trabajo será enteramente su responsabilidad.

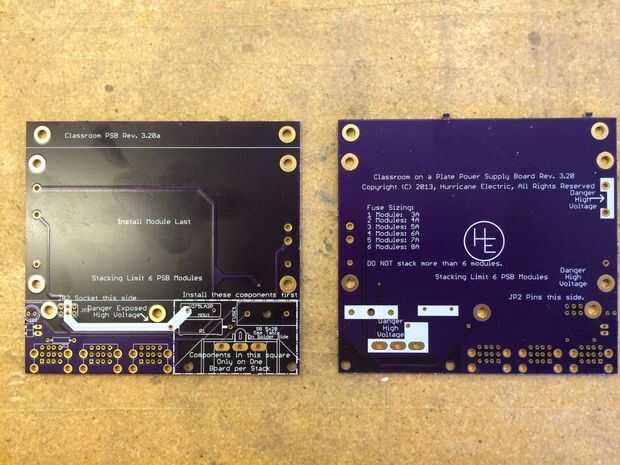

La imagen de arriba muestra las juntas del parque de SST. El lado izquierdo es la parte delantera y el lado derecho es la parte posterior de la Junta.
