Paso 5: Instalar componentes de interfaz de potencia en el módulo principal

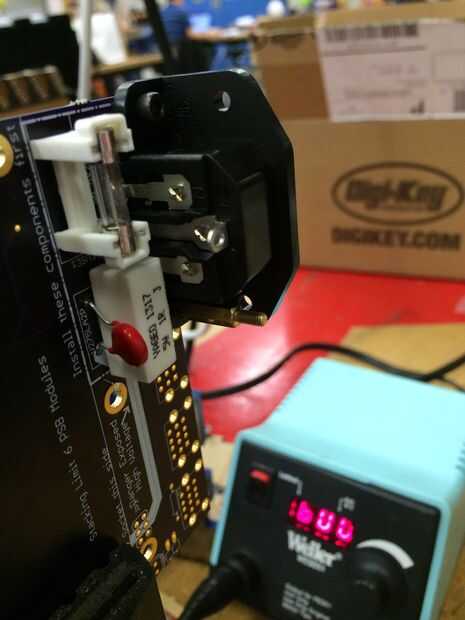

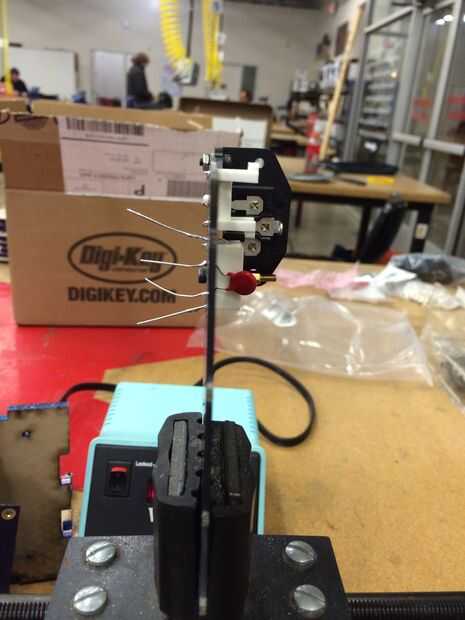

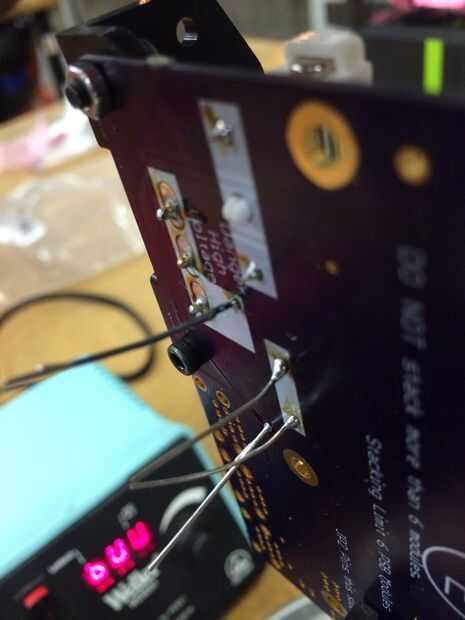

Comience soldando los componentes (detallados abajo) a la PCB. Sólo el conector de alimentación es la orientación sensible y físicamente tiene sentido sólo en una dirección. Siga la información en el tablero. Los componentes deben ir en el mismo lado del tablero con sus contornos. El lado del tablero con el logo de es donde se debe aplicar la soldadura. Una vez que han soldado los componentes en su lugar, recortar las puntas en el MOV y resistencia.
- Instalar y soldar MOV
- Instalación y soldadura de resistencia
- Instalar y soldar Porta fusible
- Instale el fusible en el portafusibles

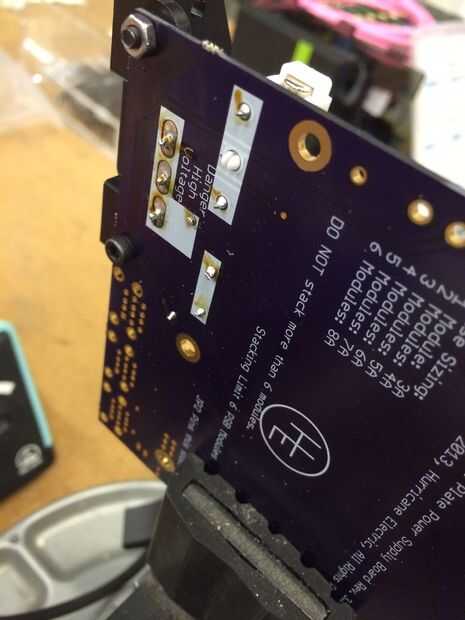

- Instalar y soldar el conector de alimentación (usar una buena cantidad de soldadura para estas conexiones, las teclas son grandes, con brechas significativas entre las patas y los lados de los orificios. Asegúrese de obtener una buena cobertura.) Puede ser útil usar un par de M3 tornillos y tuercas para sujetar el conector de alimentación en posición para soldar.
Una vez que ha instalado estos componentes, los pasos son idénticos para todos los módulos. Realizar en el módulo principal y luego repetir para cada módulo adicional en la pila.
