Paso 6: Instalar conector apilable de 6 pines, resistencia, LED y 2 pines
Si usted está construyendo una fuente de módulo, todos estos son opcionales. Si usted está construyendo una fuente de múltiples módulos, debe instalar la cabecera apilable de 6 pines en cada módulo. El resto siguen siendo opcionales. 2 pines sólo es necesaria si desea utilizar esta conexión de alimentación adicional para una USB. Nos no se instalar en estas unidades. El LED y el Resistor son opcionales, pero si usted va a utilizar el LED, deberá instalar el LED y el resistor. Están conectados en serie y no hace nada sin el otro. Un estándar de 5 m m LED con una tensión nominal de alrededor de 1.2-2 voltios y una corriente esperada de 20ma debería funcionar bien con un resistor de 100Ω, pero será muy brillante. Uso de un resistor de 200Ω rinde un poco menos deslumbramiento y potencialmente más larga vida del LED.

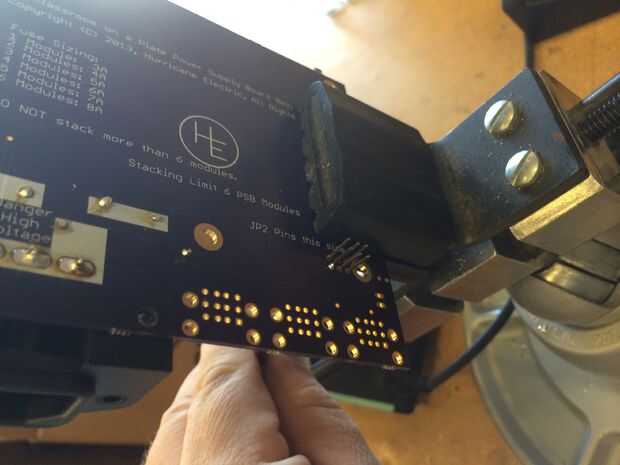

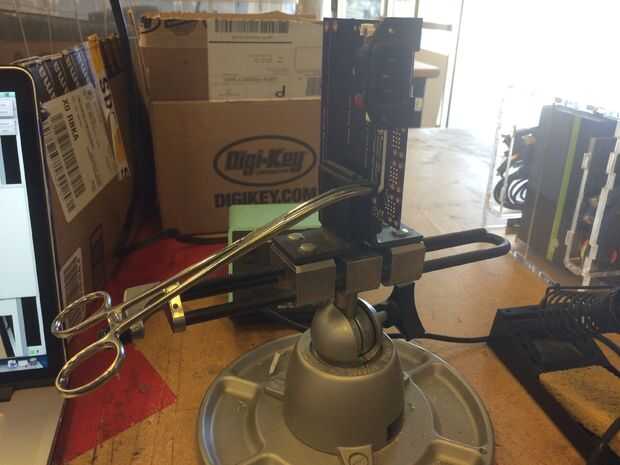

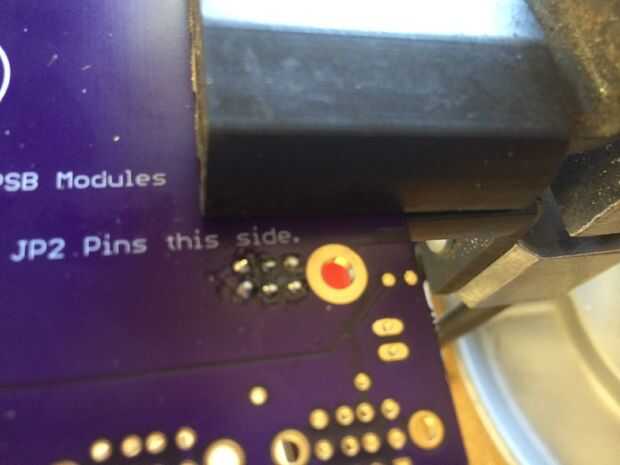

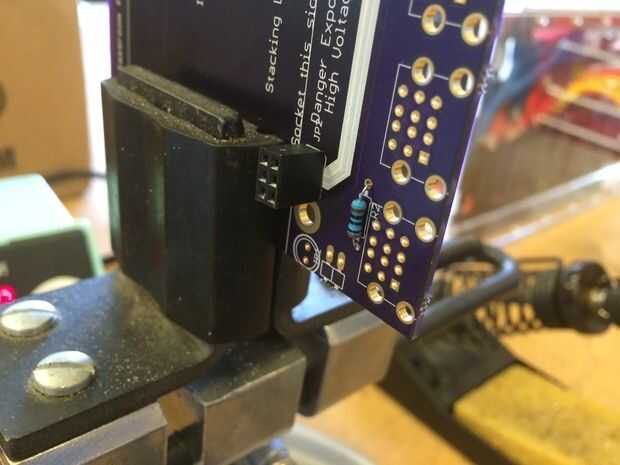

En este paso, puesto que usted no puede doblar las patillas de la cabecera y la cabecera es probable que calentarse mucho durante la soldadura, uso de pinzas hemostáticas (pinza de Kelly curva) para sostener que la cabecera en lugar de soldadura puede ser muy útil. (ver fotos)
- Instalar y soldar el conector apilable de 6 pines con el lado femenino para arriba.
- Instalar y la resistencia de la soldadura
- Instalar y soldar el conector de 2 pines. Si se usa un conector de ángulo recto, instalar tales que los pernos hacia fuera del borde de la Junta, no hacia el interior.
- Instalar y soldar el LED. El lado plano del LED debe alinearse lejos del borde del tablero. La polaridad es importante aquí y alinee el lado plano como se describe asegurará la polaridad correcta. En caso de tener problemas para identificar el borde plano del paquete LED (puede ser sutil), el cable más largo debe ir en el agujero exterior y el cable más corto debe ir en el agujero más alejado del borde del tablero. Utilizar cualquier valor producirá el nivel deseado de brillo y de vida del LED el LED particular dada una entrada de 5VDC.
Al soldar los 6 pines, es útil primero soldar un pin de la esquina, luego, mientras mantiene la soldadura en estado líquido, verifique la colocación correcta del conector header, quitar la plancha y deje que la soldadura solidifique antes de lanzar el asimiento de la cabecera. Después de completa este paso, la esquina opuesta de la soldadura y otra vez, vuelva a verificar la alineación del conector en la placa. Una vez que se ha logrado la alineación apropiada, soldar los 4 pernos restantes.
Al soltar la pinza, tenga cuidado de no esfuerzo de torsión o tensión de lo contrario el conector.
Si (y sólo si) es el módulo de la parte inferior de una pila, ajuste los cables de 6 pines después de soldar.
Las imágenes muestran la instalación de 2 pines porque no está siendo utilizado en este módulo.
FIXME: Agregar imágenes de instalación de LED
