Paso 6: Actualización (3, 5V, 5v, 12v, + 24 voltios mediante interruptor)

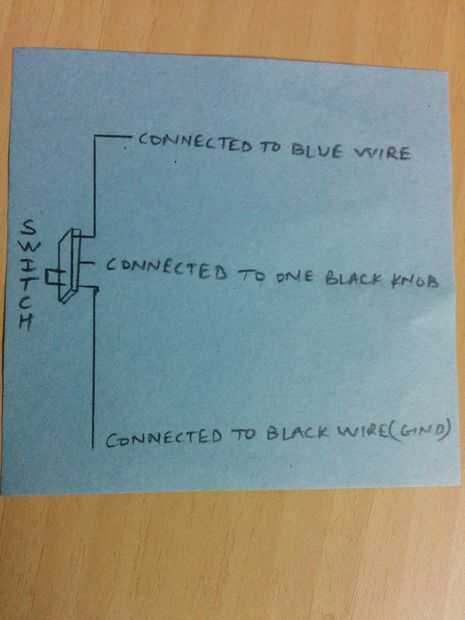

usando el attatcthed de la imagen, podemos conectar el cable azul de la fuente de alimentación, (es decir el - cable de 12 v) a una terminal del interruptor, n la second,i.e la terminal del centro del interruptor a uno del botón negro (desconectar la tierra previamente había conectado wire desde el botón negro dat u) y conectar ese cable de gnd a la tercer terminal.

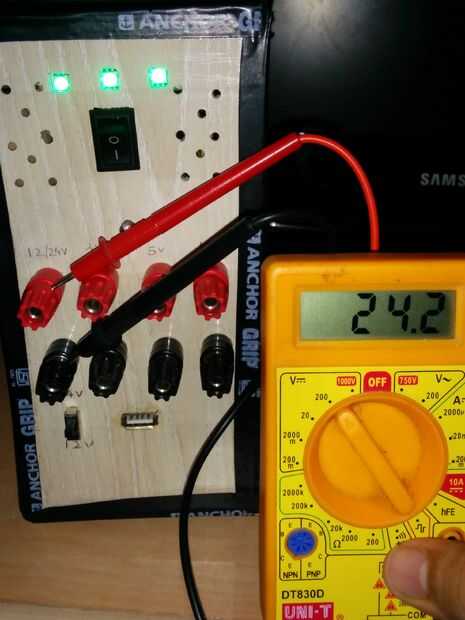

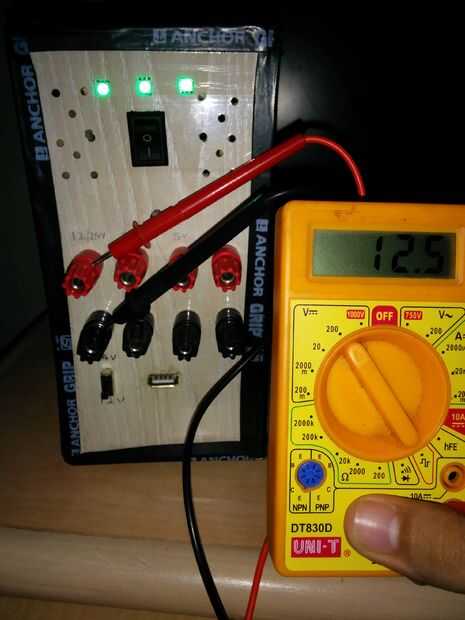

como se muestra en las imágenes de arriba, con este simple paso, puede usar una misma perilla para proporcionar dos tensiones diferentes con un simple interruptor de dos vías que pueda c en las fotografías adjuntas, cuando el interruptor está en posición hacia abajo, las dos perillas de izquierda proporcionan 12v, y cuando el interruptor se empuja hacia arriba, el voltaje es elevado hasta 24 voltios.
Se trata de una actualización simple pero útil y también he añadido LED verdes en lugar del amarillo mediante la sustitución de las conexiones de que circuit.any los comentarios bombilla amarilla o ayuda es bienvenida! muchas gracias por ver mi instructable.kindly voto y como si te gusta mi instructable! gracias chicos!
