Paso 2: El diagrama
De los otros voltajes disponibles, el + 3.3V conexión ofrece una amplia corriente, no es una tensión muy útil. El + 5VSB (5 volts, siempre), - 12V y - 5V son normalmente muy bajas líneas actuales y son de poca utilidad para nosotros.

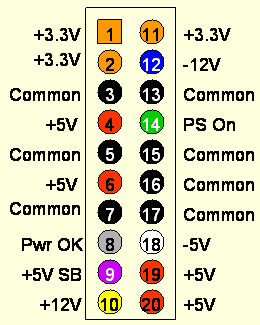

El cable verde, pin 14, es la línea de conmutación de encendido/apagado. Para encender la fuente de alimentación, la línea verde necesita estar en corto circuito a una línea común. Una manera fácil de hacerlo es insertar un puente entre las patillas 14 y 13.
Fuentes de alimentación la mayoría requieren una carga a través de uno o más de las salidas para operar. El enlace que doy arriba muestra cómo agregar una resistencia en el lado de 5 voltios de la fuente como una carga.

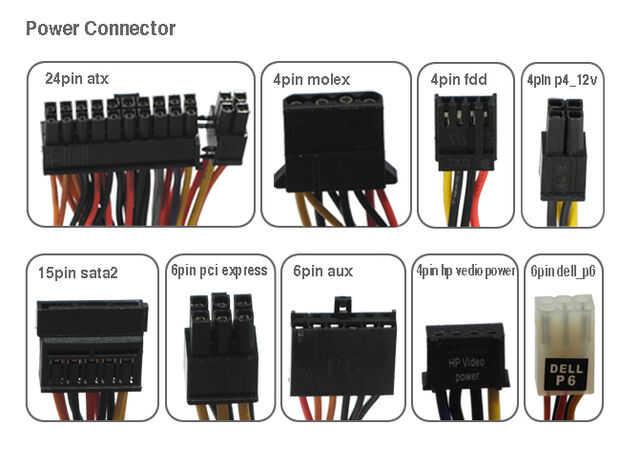

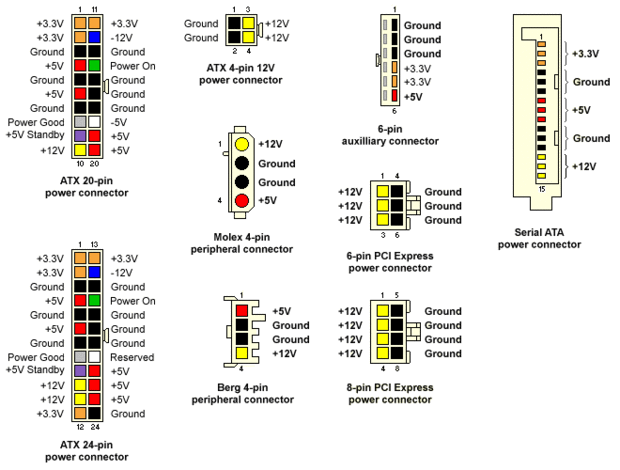

Los conectores más pequeños que salen de la fuente de poder utilizan los mismos códigos de color. Por ejemplo, un conector con un amarillo, un rojo y dos cables negros tendrá 12 voltios (amarillos), + 5 voltios (rojo) y dos comunes.
Para utilizar la fuente de alimentación de 12 voltios, conectas un cable amarillo para el + entrada de su proyecto y un cable negro a la - entrada. Para 5 voltios, conecta un cable rojo para el + y un cable negro con el-.
