Paso 1: Lo que usted necesita
Para hacer un poder suministrarle necesitará lo siguiente:

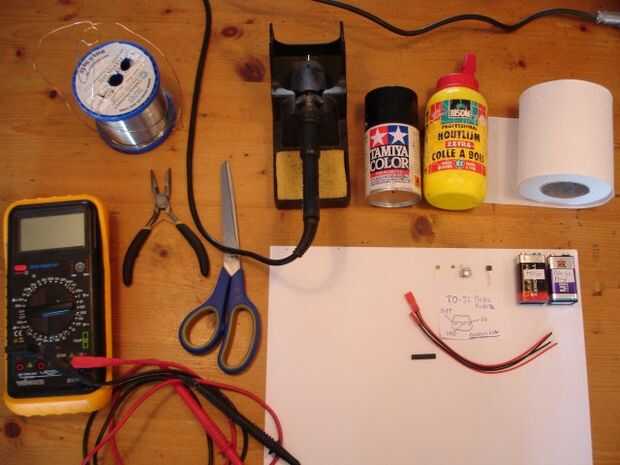

Materiales:
-Soldadura
-pegamento para madera u otros PVA pegamento basado en
-(Black) pintura en aerosol
-papel higiénico
-diario o equivalente
-cable con conector hembra jst (para alimentación)
-cable con conector jst (para proyecto protoboard o electrónica)
-tubería del encogimiento del calor
-una pila de 9 voltios nueva
-una batería de 9 voltios no tan fresco

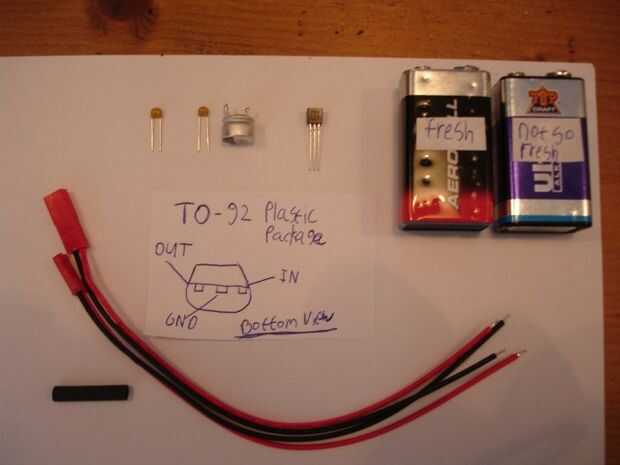

-regulador de voltaje de baja pérdida, he usado LM2931AZ5 (consulte la hoja de datos)
-2 condensadores cerámicos de 100nF (consulte la hoja de datos)
-1 capactitor electrolítico en 100uF por lo menos, es utilizar un viejo 470uF (consulte la hoja de datos)
-esquema de los terminales: ya que está comprobando la ficha técnica de todas formas, hacer notas del esquema de los terminales.
Nota: la hoja de datos de mi regulador dijo que el valor de ESR del condensador de salida es crítico. Desde mi experiencia personal, necesita de dos capacitores de 100nF y un condensador electrolítico, o bien oscilará audible!
Herramientas:
-multímetro para probar el circuito
-tenazas para poder abrir la batería
-tijeras
-soldador
opcional: un protoboard del circuito necesitan jugo de op.
Habilidades:
-manejo de un soldador
-paciencia
Si ya tienes un clip de batería de 9 voltios, puede omitir el paso 2.
Si no quieres pintar la fuente de alimentación, puede omitir paso 11.
