Paso 1: No. 1-los "tres" de piezas
Ir de compras y me envía chocolate.

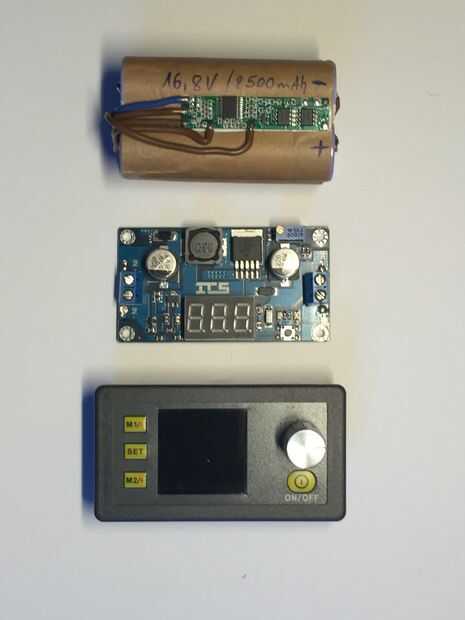

la primera imagen muestran las partes más especiales que necesita para el proyecto y tal vez usted tiene que comprar.
Convertidor DC/DC [link para el módulo de DC/DC]
después de contactar con banggood ahora tienen el módulo original que utilicé en mi proyecto en la acción a un precio muy razonable debajo de 5 dólares, gracias a mis amigos de banggood por su gran servicio.

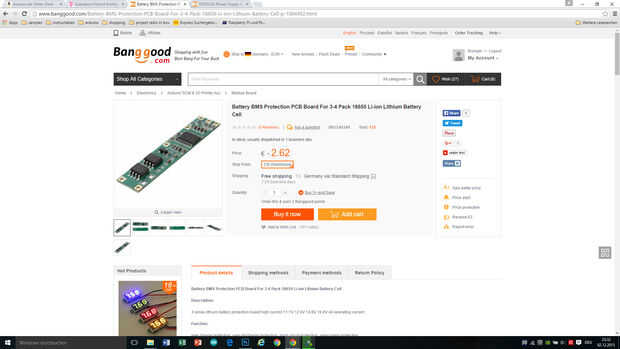

Paquete de la batería [link para bms]
Primera parte es una batería que construir esta de 4 x 16850 baterías de ión de litio (4, 2V 2500mAh) que yo sólo he rescatado de un depósito de energía quebrado, porque las baterías de ión de litio son un poco complicadas comprar un BMS (sistema de gestión de batería) para 3 o 4 células. Cómo soldar el BMS a las células que se encontrará en las especificaciones de su módulo BMS.
Convertidor Boost [link para el convertidor DC/DC]
Mi batería tiene una salida de 12V a 16, 8V pero para el último módulo necesitaba sobre 23V por lo que solo aumentar la tensión con este módulo.

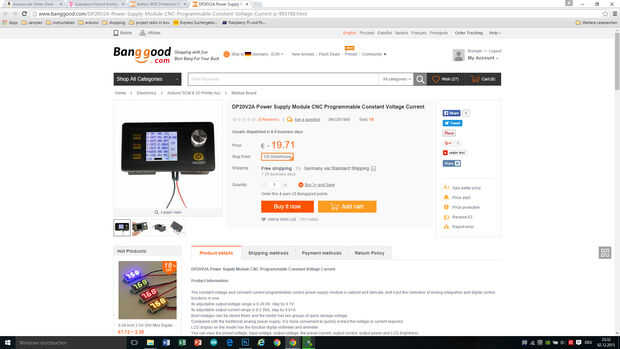

Módulo fuente de alimentación [link para el módulo de adaptador de red]
Aquí toda la magia sucede, sólo energía con 23V y usted puede jugar sin disipador de calor porque es un convertidor DC/DC y muy eficaz y por supuesto el voltaje de un convertidor lineal clásico es más limpio, pero no muy útil para la batería de algunos dispositivos de potencia.
