Fuente de alimentación práctica (1 / 7 paso)

Paso 1: Materiales y herramientas

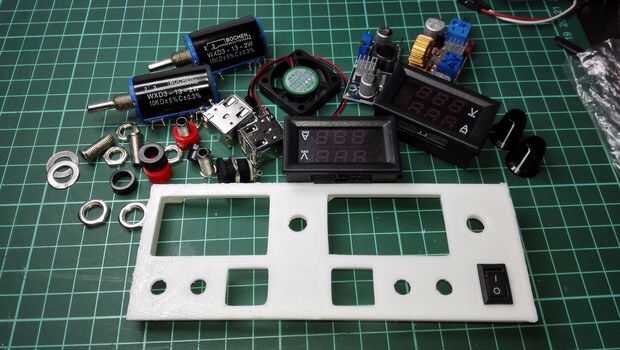

Aquí está una lista de materiales y herramientas que utiliza para este proyecto.

MATERIALES:

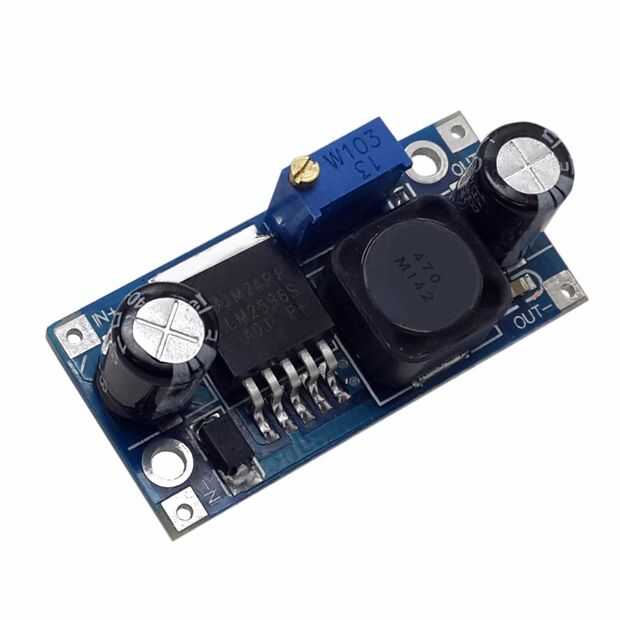

2 x LM2596S DC-DC módulo enlace

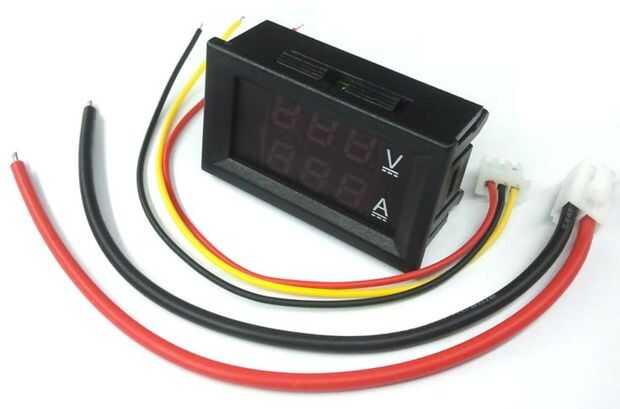

2 x LED de tensión DC0-100V metro enlace

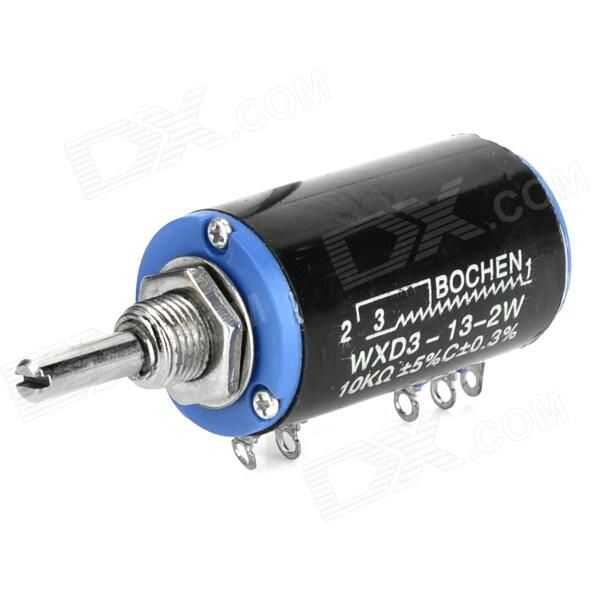

2 x WXD3-13-2W - 10K enlace

2 x 2W-13-D3 mando enlace

2 x 4MM banana jacks (rojo + negro) enlace

2 x 4MM banana tomas (rojo + negro) enlace

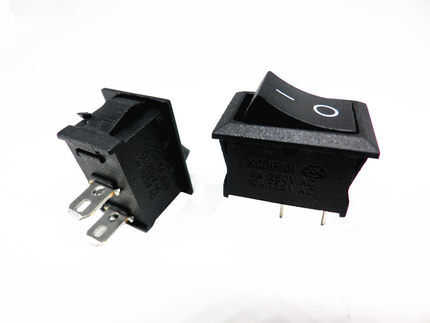

1 x interruptor 117S 8.5 * enlace de 13.5 MM

1 x Jack de alimentación DC-022 DC 5,5 mm 2,1 mm enlace

1 x 5V AMS1117 enlace

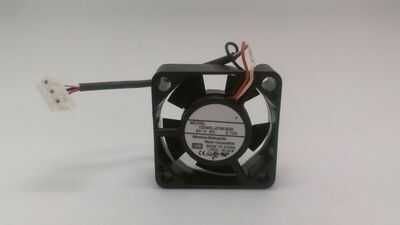

1 x 5V 30mm fan enlace

6 x 2.5 tornillo de mm/6 mm

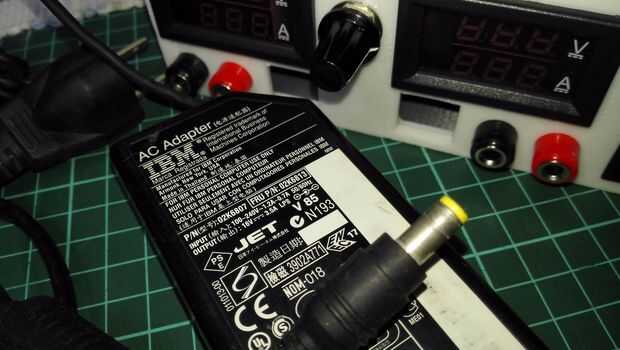

1 x adaptador CC 16v / 3A, el voltaje de la gama entre en 9v ~ 16v sería mejor.

HERRAMIENTAS:

Impresora 3D con color gris & PLA con

Soldadura de hierro
