Paso 5: Taladre un pequeño agujero en la parte superior del módulo piezoeléctrico

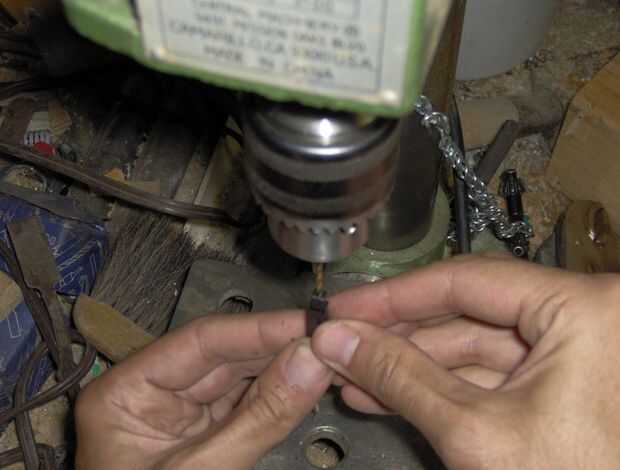

A continuación tengo preorificio contra un poco de broca 1/16 de pulgada de spinning, por mi pequeño taladro. El plástico es blando, y una cuidado de fuerza hacia arriba, elevando el módulo piezoeléctrico en el pedacito de taladro, es todo lo que es necesario perforar un orificio.

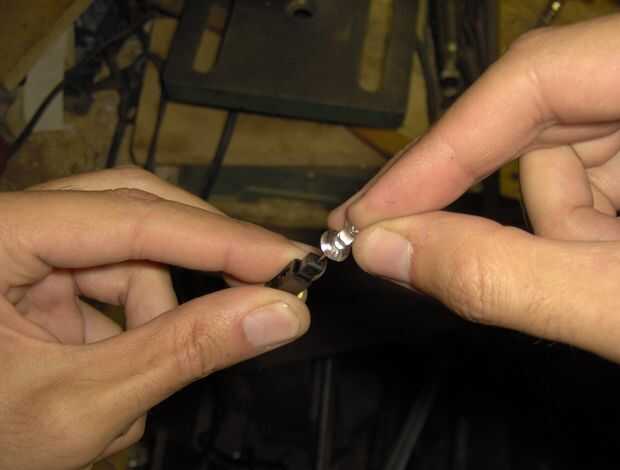

La razón por qué yo estoy perforando un agujero en la parte superior del módulo piezoeléctrico es debido a que esto proporciona una manera de conectar eléctricamente, el émbolo de latón en la parte superior de la pluma, con las piezas de metal pequeña dentro del módulo piezoeléctrico.
Así sucede que estas piezas internas del metal están conectadas con el lugar que me quiero conectar a, y taladrar un agujero aquí es una manera conveniente de hacer esa conexión.

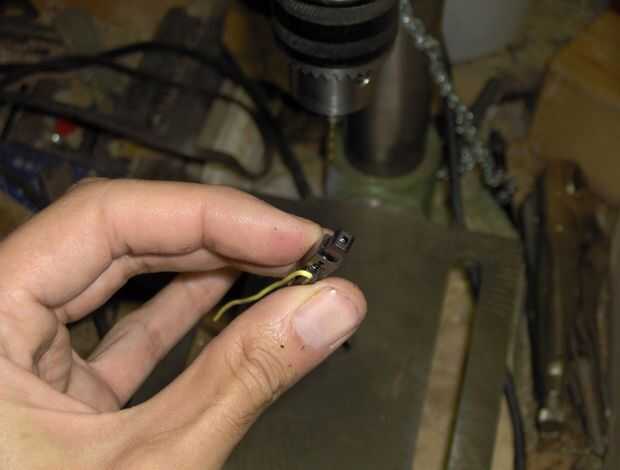

Cuando dispara un pulso de alto voltaje aparece, entre las partes internas de metal (incluyendo el resorte dentro del émbolo en la parte superior del módulo piezoeléctrico) y el pequeño cable amarillo que sale al lado del módulo. Es decir hay dos terminales. Uno es conectado las piezas metálicas internas y también el gran cilindro de metal en la parte inferior del módulo. El otro está conectado a ese cable amarillo que sale al lado.
Más información sobre el latón émbolo-terminal, y cómo se conecta a la parte superior del módulo piezoeléctrico, se menciona en los pasos 11 y 16 respectivamente.
