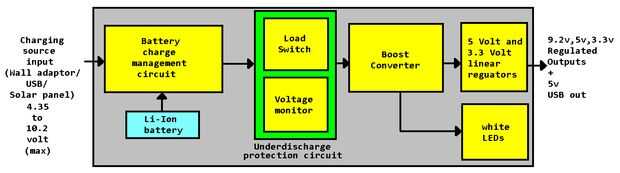

Paso 1: Descripción de diagrama de bloque
La fuente de entrada de carga para la fuente de alimentación puede ser cualquier cosa de 4,35 a 10,2 voltios máximo que se puede aprovechar de adaptadores de alimentación de DC o USB puerto o 5 a 10 voltios panel solar (con un puente diodo en serie). Este DC entrada luego va para el circuito de gestión de carga de batería que un 3.7v batería de célula está conectada. Debe señalarse aquí que las baterías de Li-ion son muy sensibles a la carga de tensión y corriente y necesitan una estable fuente de carga. Mayoría de las células de carga a 4.1 o 4.2V / de la célula con una tolerancia de + / – 50mV/célula. Si el voltaje y la corriente de carga no es lo que debería ser como mayoría de la gente toma estas baterías de ion de litio y conéctelos directamente a cualquier fuente, esto no es correcto. Puedes terminar perdiendo la capacidad de la batería pronto y degradarlo. Así que al punto, es necesario un circuito dedicado de carga para la batería de iones de litio que ejecuta el algoritmo de carga necesario en su interior para cargar con seguridad. En el artículo más adelante, también discutimos la batería de Li-Ion carga técnica en breve. Siguiente la potencia de este circuito de gestión de la batería va en el circuito de protección de menores descarga de batería que continuamente monitorea el voltaje de la batería y cuando se alcanza cierto límite donde se supone que la batería se descarga completamente y debe cargarse de nuevo, se apaga la carga que está conectada a la siguiente sección así no más descarga la batería. Baterías de ion-litio de nuevo son muy sensibles a descarga límites, si se les descargan, entonces se alcanza un cierto límite donde la batería pierde su desempeño real y en algún momento no es posible recuperar de nuevo, por lo que es una descarga circuito de monitoreo debe tener. El circuito de protección de descarga menores no sólo apaga-fuera de la carga conectada a él, pero también Dile al usuario que la batería está agotada y necesita ser recargada otra vez. A continuación tenemos la sección de Boost converter es un convertidor DC-DC y su función radica en el hecho de que camina para arriba el bajo voltaje de CC a CC de alto voltaje. Aquí toma cualquier voltaje entre 2,95 voltios a 5,5 voltios y pasos de hasta 9,2 voltios. Sin embargo el convertidor puede ser configurado para un máximo paso a tensión de 15 voltios pero en nuestro caso, usaremos 9,2 voltios solamente y eso es suficiente para aplicaciones de energía portátiles. Después nos hemos derivado regulados 9,2 voltios de nuestra batería de ion de litio de 3,7 voltios, 5 voltios y 3,3 voltios positivos reguladores lineales se utilizan para derivar regularon de + 5 y + 3,3 voltios. Estos tres voltajes que son +9.2 v + 5v y + 3.3v se dirigen a un conector externo para que sea fácil de conectar sus proyectos. La regular (pero no corriente limitada) + 5v también va a un conector USB-A hembra para que puedan poder y cargar la mayoría de los USB powered productos. Usted puede conectar directamente incrustado aprendizaje kits como ARDUNIO tableros, MSP430 launchpad, etc. a esta fuente de alimentación + 5 v USB. Por último tenemos cuatro LEDs blancos conectados que cumple la función de linterna. Así está diseñado el circuito de la fuente de alimentación que no sólo ofrece rieles de voltaje regulada para alimentar sus cargas continuamente pero también garantiza la seguridad para la batería de iones de litio.
