Paso 1: Diseño del circuito
He hecho un montón de estos, actualmente estoy hasta la versión 3 del diseño y estoy pensando en ampliarlo un poco en el futuro (para incluir un interruptor de palanca).

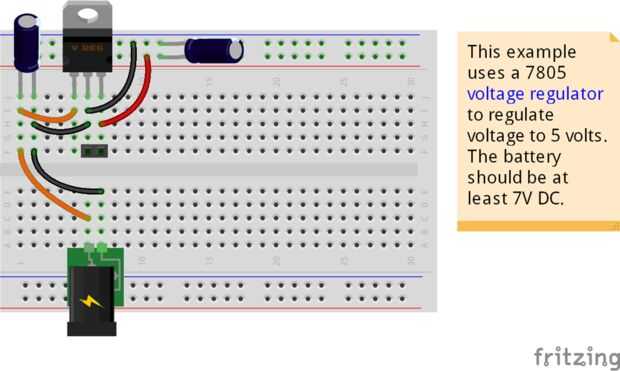

Fritzing embarcaciones con un diseño de ejemplo de regulador de potencia, comencé aquí y había modificado el protoboard y las capas de PCB según mis requerimientos de diseño.

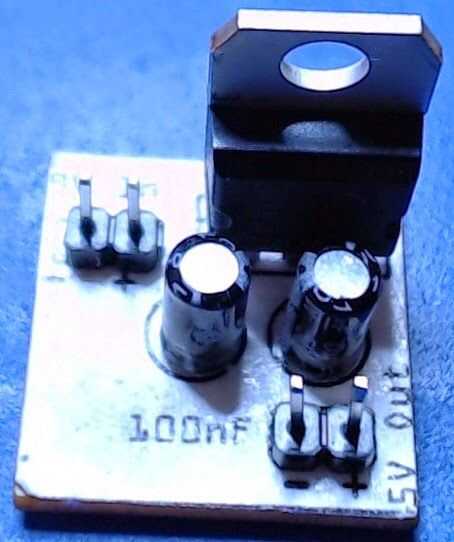

Empecé con un diseño muy simple que tenía un par de cabeceras de pin para la entrada y un par de salida. Es el diseño anterior.
Esto era bueno, pero podría mejorarlo.
Mi primer mejora (v2) para el diseño agregó un segundo conjunto de encabezados de pin de salida. La razón principal de esto era mejorar la conexión mecánica a la Junta. Dos pasadores era un poco tambaleante. También orienté las clavijas de salida hacia abajo para que el circuito podría conectar directamente sin tener que pasar por una mujer de Dupont al conector macho.
La segunda mejora (V3) para el diseño era incluir un resistor y un LED para indicar potencia.

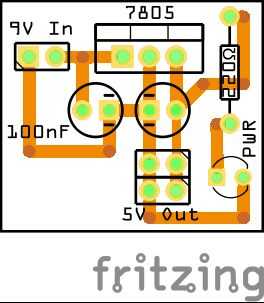

El diseño de Fritzing anterior, es el diseño de PCB de circuitos que he venido para arriba con.
