Paso 2: Grabar el circuito y rellenarlo

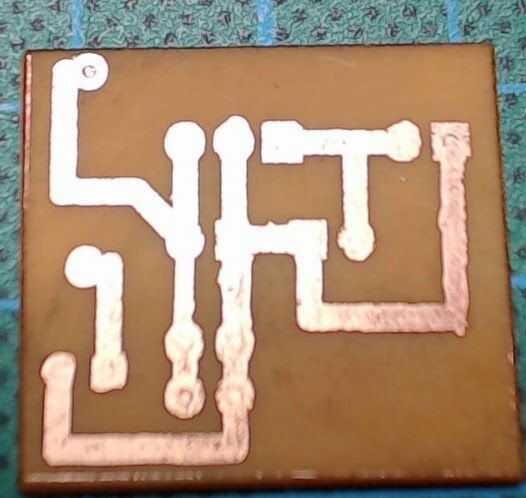

Utilizando cualquier técnica de grabado que usted prefiera, grabar el circuito y probarlo.
Me he llevado al uso de trazos gruesos para mejorar el circuito grabar resultados. Podrían apenas como fácilmente ser delgada... es solo preferencia.
Al llenar la tabla. Empiezo con las cabeceras de pin. Las cabeceras de la clavija de entrada se introducen normalmente y se sueldan en la parte superior izquierda del tablero.
Las cabeceras de pines de conexión son empujadas a través de la Junta para que la caja del encabezado perno plástico no tiene cualquier perno que sobresale. Los pernos están en el lado cobre de la Junta porque es cómo se conecta el circuito a la placa.
Después de los headers de pin, suelde la resistencia y el LED seguido por los condensadores de 100nF x 2. Nota la orientación de los condensadores, estos están polarizados los condensadores electrolíticos con los lados negativos uno frente al otro en el tablero.
El LM7805 se suelda entonces en sus agujeros. Que necesitaba aumentar el tamaño del agujero de la Reg porque las piernas son más anchos que los otros componentes por-agujero que he utilizado.
Si usted quiere hacer un 3,3 v reg, simplemente reemplace el LM7805 con un 3,3 v regulador (como un UA78M33), todo lo demás en el circuito es el mismo, recuerda, sin embargo, que es ser disipada más tensión, así que conseguirá más caliente el disipador de calor en el módulo.
