Paso 1: Fuente de alimentación regulada con LM317 o LM338

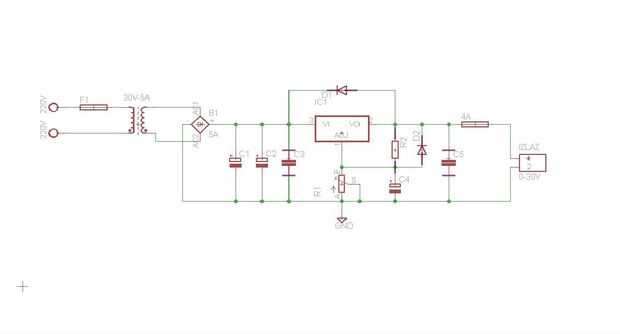

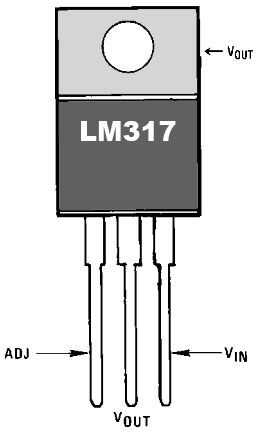

Se trata de esquemas de LM317 o LM338 fuente de alimentación regulada. Este ICs no son tan eficientes pero son buenos para nuestros proyectos y usos.
C1, C2 y C3 son condensadores en sección de rectificador. C1 y C2 son para suavizar la tensión. C3 es de estabilidad para altas corrientes y frecuencia. Los diodos D1 y D2 son por descarga de condensadores. Evitan la descarga de los condensadores en IC. Potenciómetro R1 es 10k multi vuelta. C4 es mejor rechazo de ripple y mayor estabilidad para el perno de ajuste. C5 es estabilidad para altas corrientes y frecuencia.
C1, C2 = electrolítico de 4700uF 50V
C3 = 0.1uF tantalio 50V o cerámica
C4 = 10uF 50V electrolítico
C5 = 0.1uF tantalio 50V o cerámica
R1 = potenciómetro multivuelta de 10kΩ
R2 = 220Ω 1/2W 0,5% película metálica
D1, D2 = 1N4004 ili 1N4007
IC1 = LM317 ili LM338
B1 = rectificador de 5A
