Fuente de alimentación simple (1 / 4 paso)

Paso 1: Partes y materiales

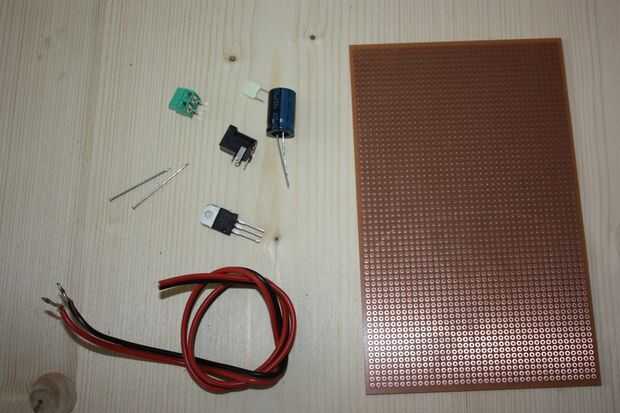

Parts:
-PCB
-conector de baja tensión (macho y hembra)
-2 pines del conector
-refrigeración elemento con tuerca y el perno y con aislamiento de papel de aluminio (papel de aluminio es opcional)
-trozo de alambre negro y rojo y dos pasadores
-regulador de voltaje 7809
-470 uF capacitor y condensador nF 100

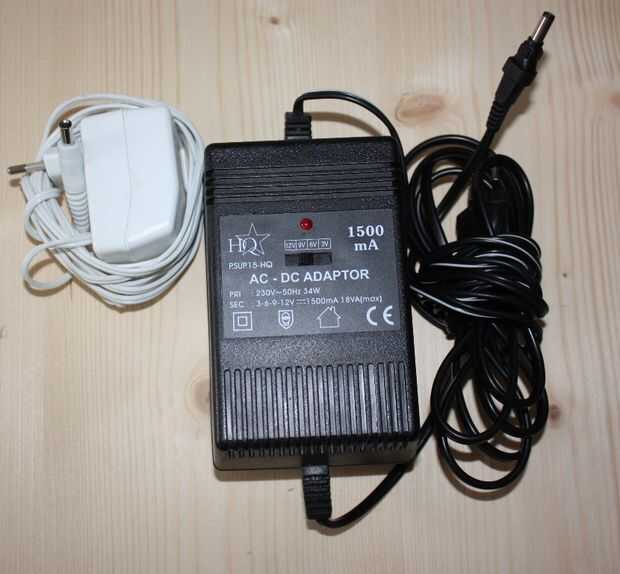

-Fuente de alimentación con salida entre 12 y 16 V

Corriente nominal de la PSU debe ser 800 mA a max. Si lo haces a no poseen tal adaptador de red, usted podrá encontrar en el centro de residuos electrónico o se puede comprar en internet.

Herramientas:
-pinzas y alicates
-soldador y soldadura de alambre

También para soldar llamado tercera mano es bienvenida edición.
