Fuente de alimentación simple (4 / 4 paso)

Paso 4: conclusión

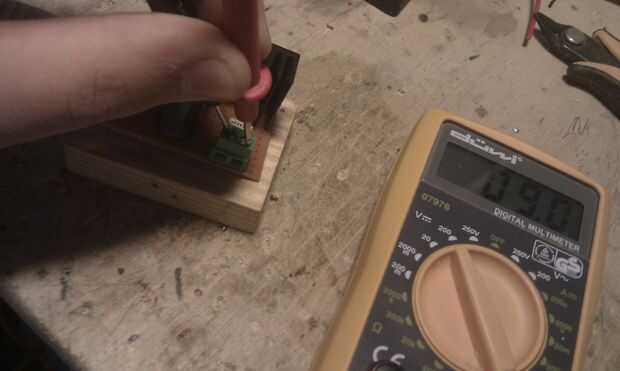

Antes de utilizar la PSU por favor Pruebe el voltaje de salida. Hacer eso para ver si está funcionando correctamente. Medir el voltaje de salida utilizando el voltímetro (o multímetro para medir voltaje de C.C.).

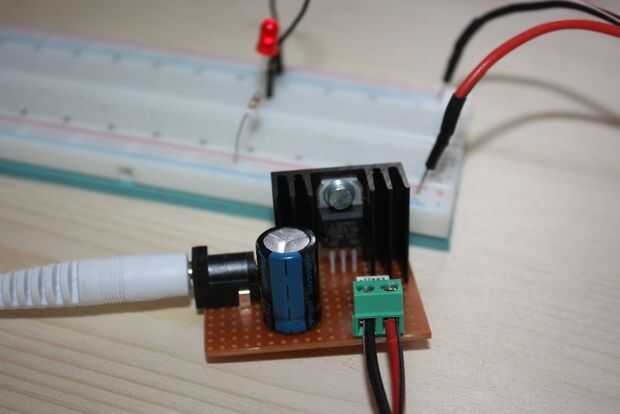

Esta fuente está diseñada para cargas más pequeñas. Corriente máxima es alrededor de 500-800 mA (miliamperios). Por lo tanto, preste atención al usarlo porque podemos destruir regulador de voltaje. También, si desea diferentes tensiones (5,6,8 o 12 V), basta con cambiar 7809 con 78xx que ha derecho tensión de salida para usted.

Le deseo mucho éxito hacer tu circuito con esta fuente.
