Fuente de alimentación superior del Banco (1 / 4 paso)

Paso 1: Identificar los cables

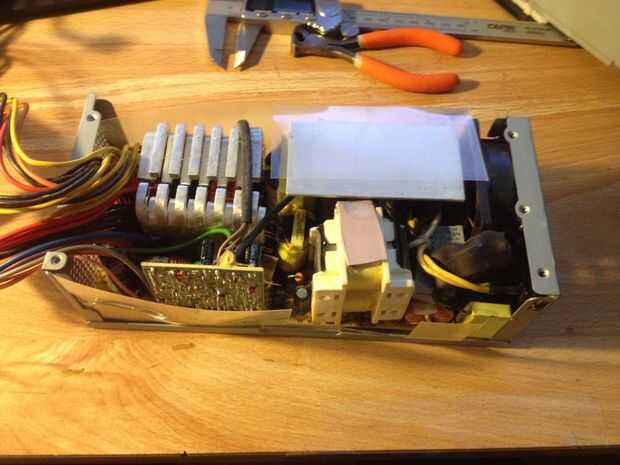

Para el primer paso tenemos que sacar el caso de alrededor de la fuente de alimentación.

Ahora tienes que identificar los cables

  • AMARILLO = 12 voltios
  • ROJO = 5 voltios
  • NARANJA = 3,3 voltios
  • NEGRO = tierra
  • Verde = Power On

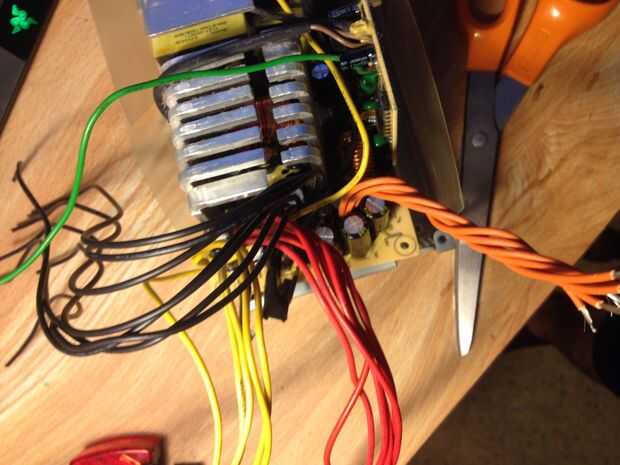

Cortar todos los cables a la placa y me envuelve los extremos con cinta adhesiva negra para evitar que accidentalmente tocar cualquier otra cosa.

Luego ordena los cables amarillo, rojos, naranja y negros en distintos grupos.

Puse el cable verde y un cable negro a un lado para el interruptor encender la fuente de alimentación.
