Fuente de alimentación variable 0-12V, control digital, utilizando un Laptop pared verruga & Ardunio (9 / 10 paso)

Paso 9: Edificio suministros doble

Si usted desea construir dos fuentes, utilizará el mismo Ardunio y la misma fuente pero mucho construir otra fuente de dinero. Siga los pasos 2 a 8 otra vez. Las necesidades Ardunio de leer en el voltaje de retroalimentación de la nueva fuente y deben coche un generador PWM que es independiente de la primera fuente. Esto significa que usted tendrá que hacer algunas modificaciones simples:

1) dos fuentes deben compartir los mismo rieles Vin (V + y tierra)
2) PWM pin 10 al pin 3 del amp op LT1632
3) A2 al nodo central del divisor de voltaje

Para la comparación con la primera fuente:
1 debe ser impulsado por un generador PWM en el pin 9 y debe leer en el voltaje de retroalimentación fuente 1 en A1
2 se debe conducir por un generador PWM en el pin 10 y debe leer en el voltaje de retroalimentación fuente 2 en A2

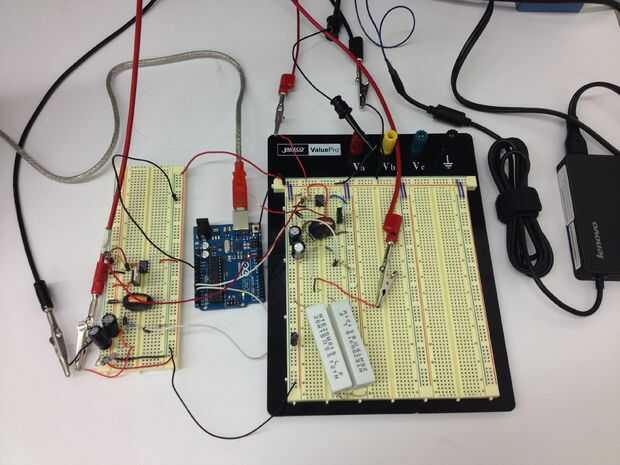

Eso es todo! La imagen muestra dos fuentes en breadboards separados, pero dos fuentes se pueden construir fácilmente en una sola placa. El Ardunio y GUI de procesamiento ya están configurados para manejar dos fuentes.
