Fuente de alimentación variable 0-12V, control digital, utilizando un Laptop pared verruga & Ardunio (1 / 10 paso)

Paso 1: Selección de adaptador del ordenador portátil y modificación

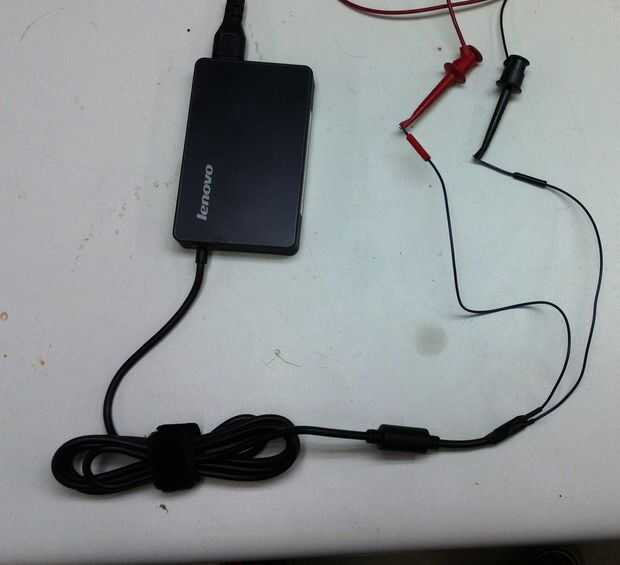

El primer paso en tu viaje es elegir un adaptador de alimentación portátil. Para nuestra versión, se utilizó un adaptador de 65 w de Lenovo, que salidas DC 20 V. Aunque utiliza este adaptador, cualquier adaptador del ordenador portátil con < 20 V y > 40 Watts debería ser suficiente, y hemos probado nuestra fuente de alimentación con tensiones de entrada hasta 14 V con un efecto mínimo sobre las características de salida de la fuente.

Ahora que ya tenemos un adaptador de corriente, tenemos que modificar para su uso con la placa. Aunque se puede optar por usar un adaptador de enchufe hembra barril, hemos optado por quitar el tapón del cañón. Debemos tomar el tiempo observar que esto probablemente anula el adaptador de garantía, así que si estás pensando en regresar alguna vez el adaptador, usted probablemente debe comprar un adaptador de conector de barril.

Quitar el tapón del cañón implicaba cortar el cable por debajo de la clavija, desnudando el blindaje exterior de plástico y agrupar los cables de tierra, que rodean el protector plástico interno. Después de agrupar los cables de tierra en un paquete, nos tira el plástico interior de protección, asegurándose de evitar que los cables de tierra en contacto con los cables de poder. Con los dos haces de cables separados, nos sueldan cada paquete en un cable, rojo para los cables de alimentación (interna) y negro para los cables de tierra (externo). Para seguridad adicional, se utilizó cinta aislante para separar los dos cables. Ahora podemos construir nuestro circuito de alimentación.
