Fuente de alimentación variable 0-12V, control digital, utilizando un Laptop pared verruga & Ardunio (4 / 10 paso)

Paso 4: Paso 2/3 - circuito de alimentación

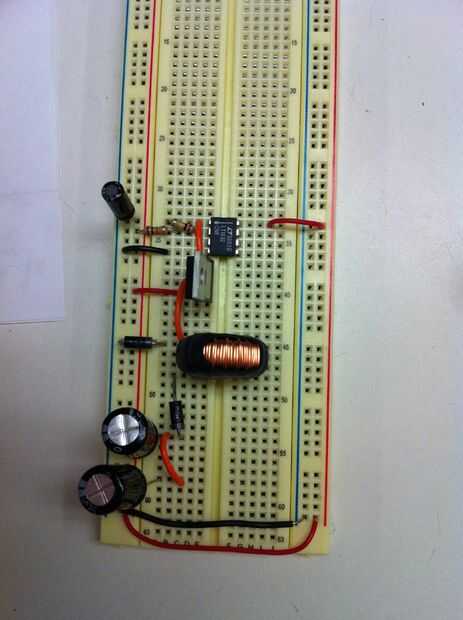

Con el interruptor en su lugar, le añadimos la pasiva y la energía almacenar componentes: entrados y salidos de los condensadores, diodos y un inductor.
Conectar:

  1. un terminal de inductor a la clavija de drenaje de la IRF9X34N
  2. cátodo del diodo 1N5818 al mismo terminal de inductor, ánodo a tierra
  3. ánodo de un diodo 1N5818 segundo a la otra terminal de inductor de la
  4. los dos 1000 uF condensadores en paralelo desde el cátodo del diodo segundo a tierra
  5. el capacitor de 22 uF del carril del positivo a tierra

El nodo de conexión de los ánodos de los capacitores de 1000 uF es la salida de la fuente de alimentación.
