Fuente de alimentación variable 0-12V, control digital, utilizando un Laptop pared verruga & Ardunio (5 / 10 paso)

Paso 5: Alimentación circuito de alimentación - parte 3/3

Para el sentido de la tensión de salida en el Arduino, necesitamos dar un paso de la tensión de salida a un rango de 0-5V. Logramos esto mediante el uso de un divisor resistivo con resistencias lo suficientemente grandes para reducir el consumo de corriente. Conectar:

1. un lado de la resistencia de 300 kOhm en el nodo de salida, el otro a un nodo flotante
2. un lado de la resistencia de 100 kOhm al nodo flotante, el otro a tierra

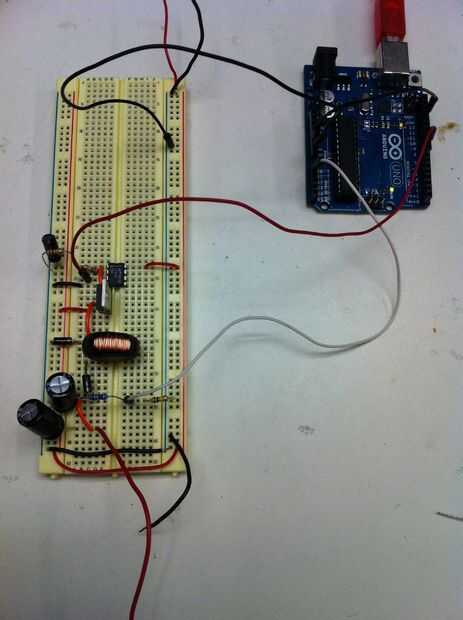

El nodo central será alimentado a Arduino para el control. Ahora conectamos el Arduino a la fuente de alimentación. Comenzamos cortocircuitando el terminal de tierra PWM a uno de los analógicos en terminales de tierra. Ver la primera imagen.

Luego nos conectamos:

1. el otro 'análogo en' terminal de tierra para el carril de tierra en el protoboard
2. PWM pin 9 al pin 3 del amp op LT1632
3. A1 hasta el nodo medio del divisor de voltaje

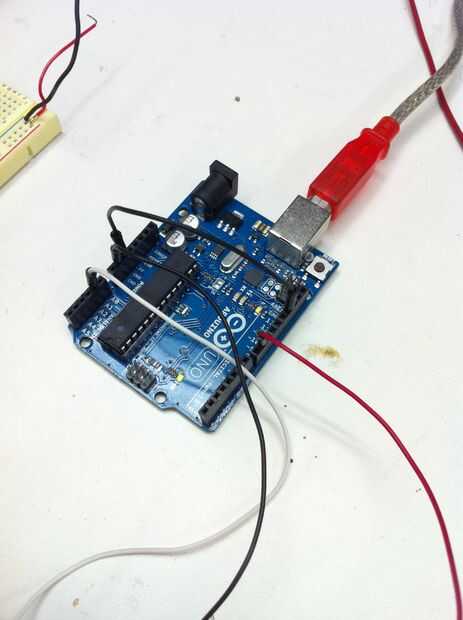

Ver segunda imagen.

Ahora hemos construido un circuito de alimentación. Antes de conectar al adaptador del ordenador portátil, veamos el código de control de la fuente.
