Fuente de alimentación variable 0-12V, control digital, utilizando un Laptop pared verruga & Ardunio (6 / 10 paso)

Paso 6: Código de Arduino

Vamos a poner el Arduino en marcha:

  1. Descargar e instalar el "lenguaje" de Arduino
  2. Descargar y descomprimir el código de Arduino, arduino_2src.zip (adjunto abajo)
  3. Arduino_2src/arduino_2src.ino abierto

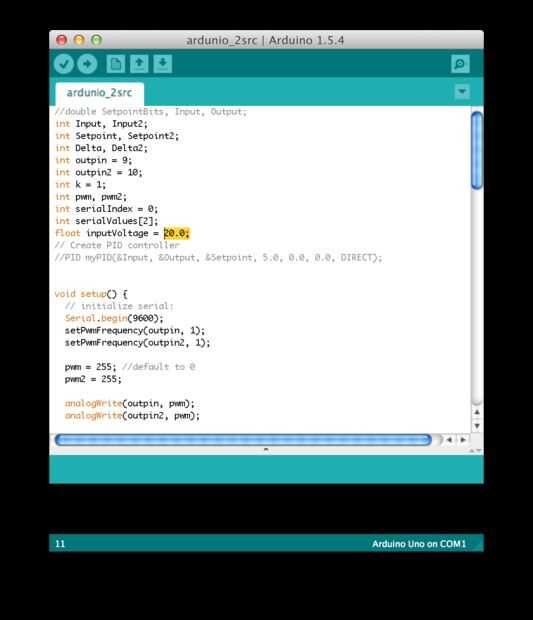

  4. Ajustar la variable 'inputVoltage' a la tensión nominal del adaptador del ordenador portátil (ver primera imagen)
  5. Conectar Arduino Uno para ordenador por USB y grabar su puerto serie

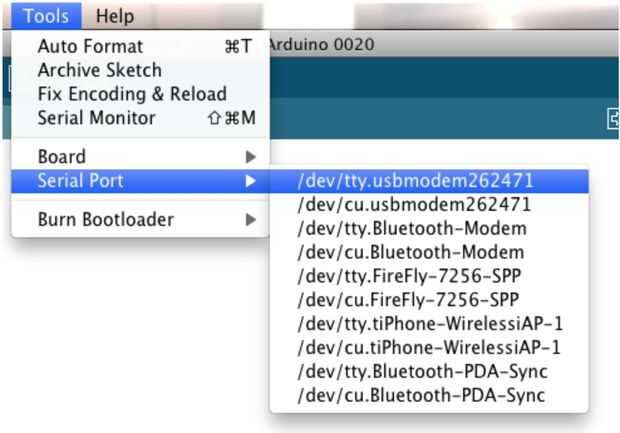

    1. Seleccione Herramientas > Serial Port > /dev/tty.usbmodemXXXX (ver segunda imagen)
    2. Anote esta designación de puerto serie para el siguiente paso
  6. Con el Arduino Uno enchufado a la computadora vía USB, cargar el código

El Arduino ahora es controlar la señal PWM, estableciendo el estado "Off", en el que la tensión de salida de la fuente de alimentación es de 0. Se establece la tensión de salida utilizando un GUI que se comunica con el Arduino sobre el puerto serie.
