Fuente de alimentación variable 0-12V, control digital, utilizando un Laptop pared verruga & Ardunio (8 / 10 paso)

Paso 8: Conecte el adaptador del ordenador portátil

Pues bien, ahora tenemos un lazo de control completamente funcional y un circuito de alimentación, pero sin voltaje de entrada!

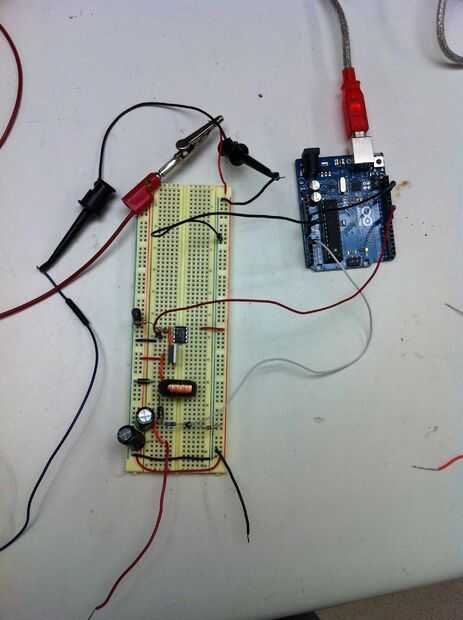

¿Recuerdas ese adaptador del ordenador portátil que le hizo modificar en el primer paso? Seguir adelante y conecta a los carriles de la placa ahora.

No olvide colocar una resistencia de carga de la prueba entre el nodo de salida y tierra. Como se mencionó anteriormente, asegúrese de que la resistencia puede manejar la caída del poder que va a poner a través de él. Conectar el multímetro a la salida de la fuente y cambiar el voltaje de 'Fuente de 1' en la interfaz gráfica. La lectura en el multímetro se debe ajustar a la tensión que se establece.

Ahora tienes una fuente de alimentación 0-12V control digital de trabajo!!!! ¡ Felicidades!
