No tengo fuente de alimentación atx o una fuente de alimentación de laboratorio profesional, pero como se sabe cualquier aficionado a la electrónica, electrónica todos operan a diferentes voltajes. Esto hace la creación rápida de prototipos muy difícil si no tienes una fuente de alimentación variable para proporcionar estos voltajes exactos.

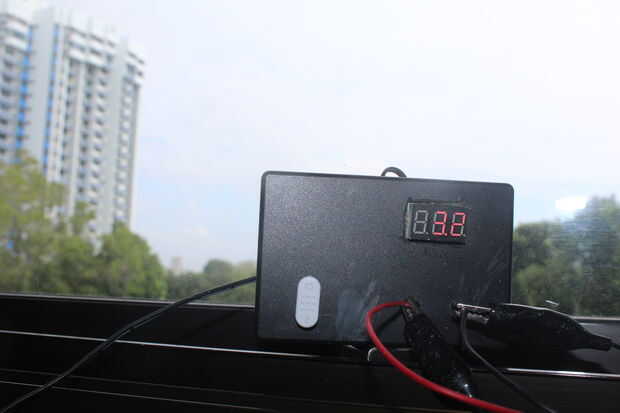

Mi build es muy versátil, y el simple esquema permite construir al ser tan pequeña como 2 x 2 cm. Esto permite la integración en cualquier proyecto con una mayor fuente de energía. Utilicé el esquema para hacer un externo fuente de alimentación para escribir proto
Mi build fue inspirado pesadamente por esta compilación, pero les actualicé su idea al tener una pantalla lcd con lectura de voltaje salidas, precisamente selección de voltaje sintonizado para voltajes comunes con un interruptor multipunto y también un potenciómetro para un control más amplio.
El corazón de esta configuración es un LM 317 IC. La mejor parte de él es que ofrece poca protección y se apaga en sorteos de muy alto amperaje.
Piezas
Potenciómetro o un conjunto de resistencias de valores fijados (ver adelante)
Disipador de calor (opcional, no use uno, y está funcionando perfectamente).
LM 317
Un caso
Un tablero de proto a su circuito de la soldadura
fuente de alimentación de 12 voltios (baja es posible pero no se prefiere).
Mini milímetros con led/lcd como este (menos de 2 dólares)
