Fuente de alimentación variable más pequeña del mundo (4 / 4 paso)

Paso 4: trabajo

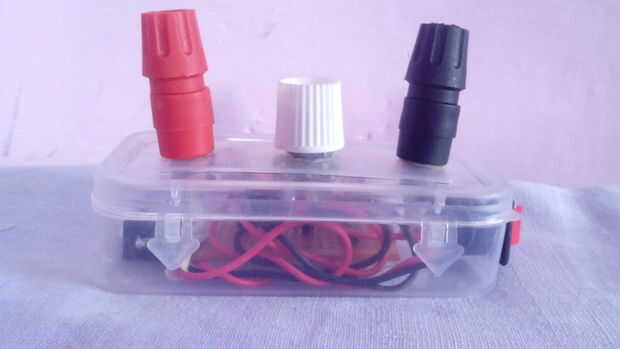

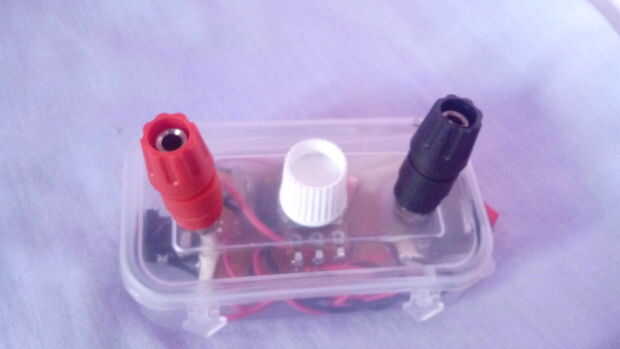

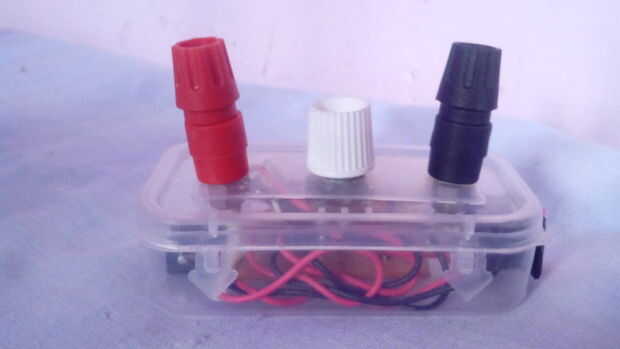

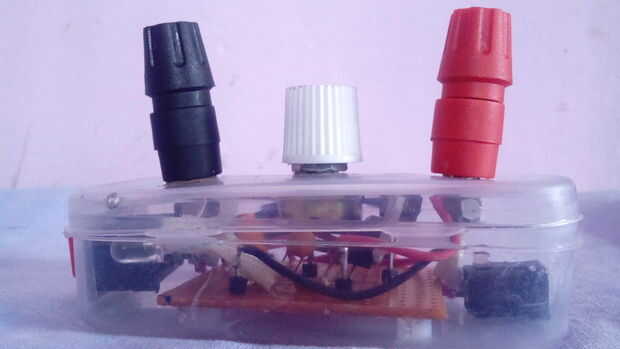

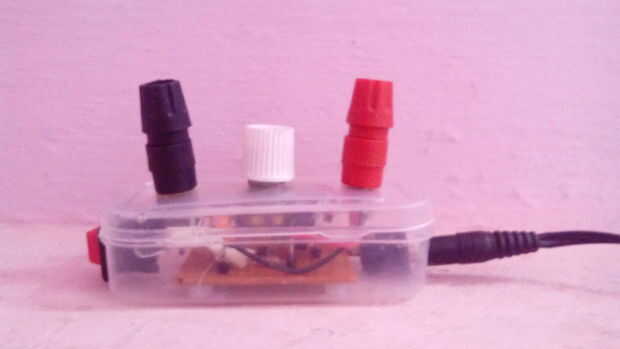

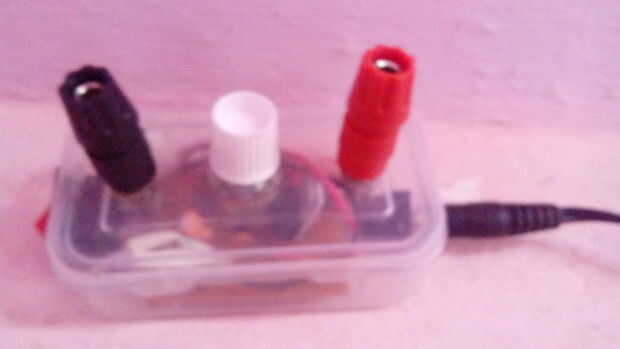

Tras completar los trabajos de terminación, la fuente de alimentación variable está lista para trabajar.

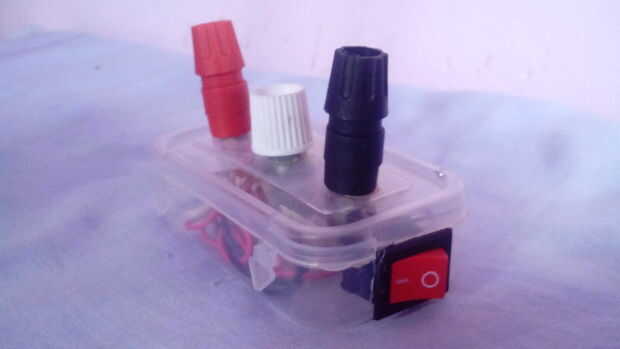

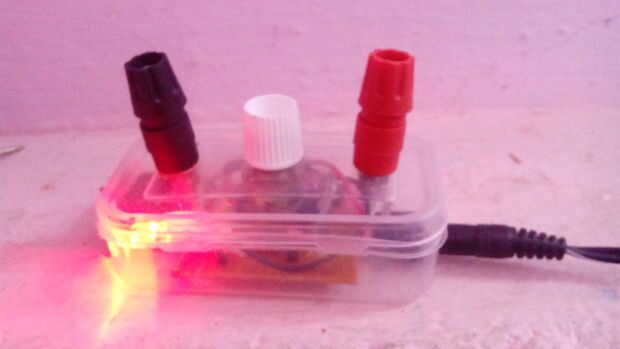

Conecte el adaptador de 9 voltios para la alimentación y encienda el interruptor.

Esta fuente de alimentación variable no tiene ningún dispositivo de exhibición para mostrar el voltaje de salida.

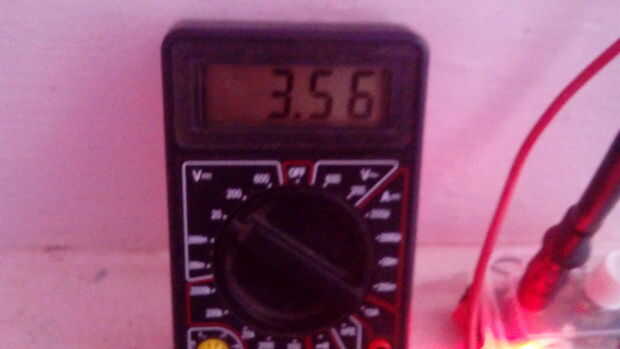

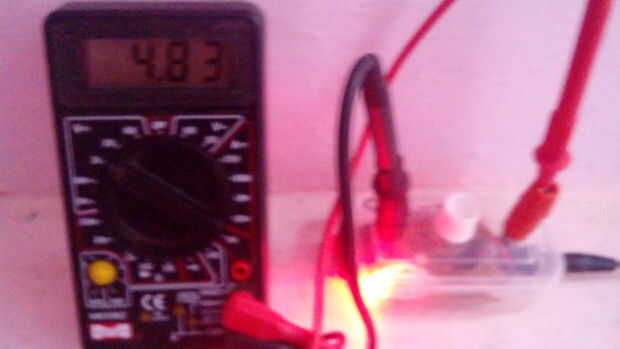

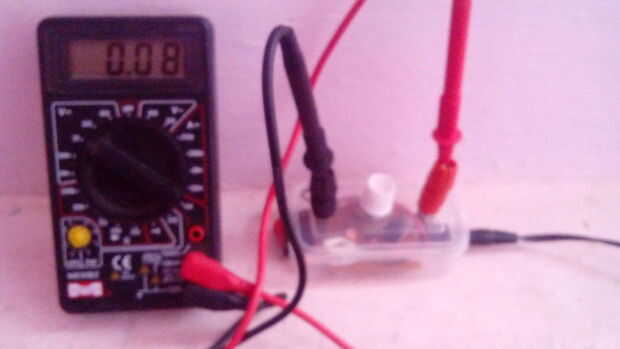

Conecte un multímetro simple con las perillas de salida de suministro de energía en modo de la C.C. (en el rango de 20 v) como un dispositivo de visualización.

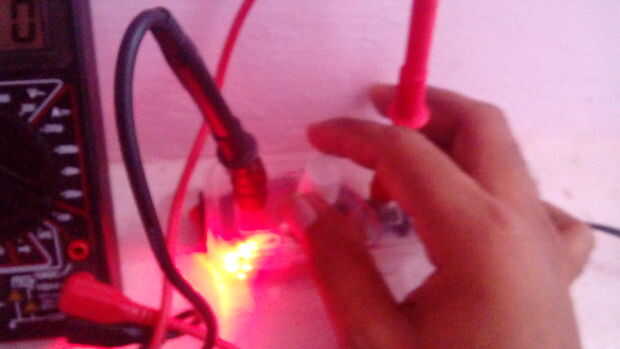

Por variar el metro potenetio para variar el voltaje.

La tensión se incrementa desde 0-9v.

El circuito funciona muy bien.
Cualquier sugerencia de este instructable, lo mencionó con tu comentario.

el funcionamiento de esta fuente de alimentación. https://www.youtube.com/watch?v=jMUQsKTttc8

Gracias.
