Paso 2: Lista de componentes, diagrama de circuito, disposición del PWB y diagrama de cableado

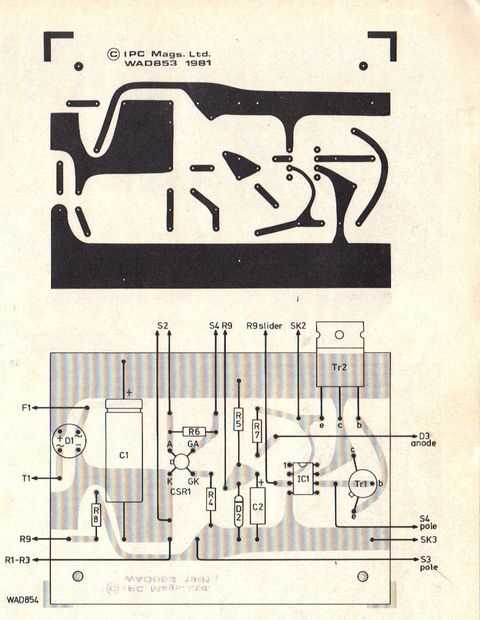

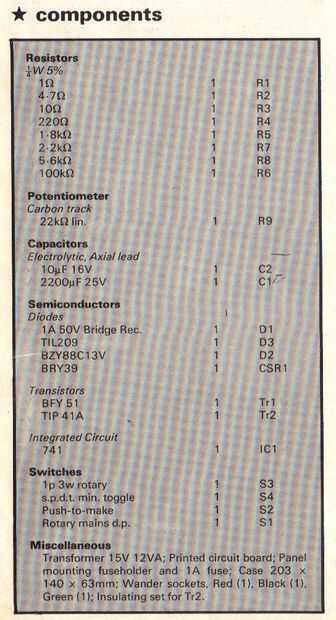

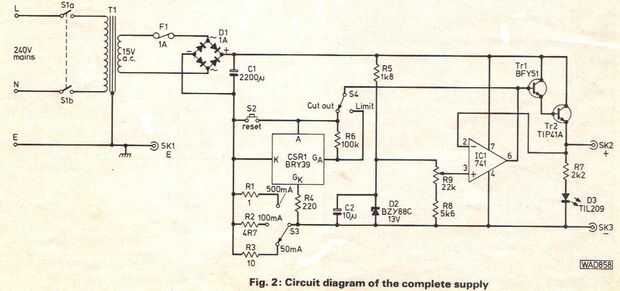

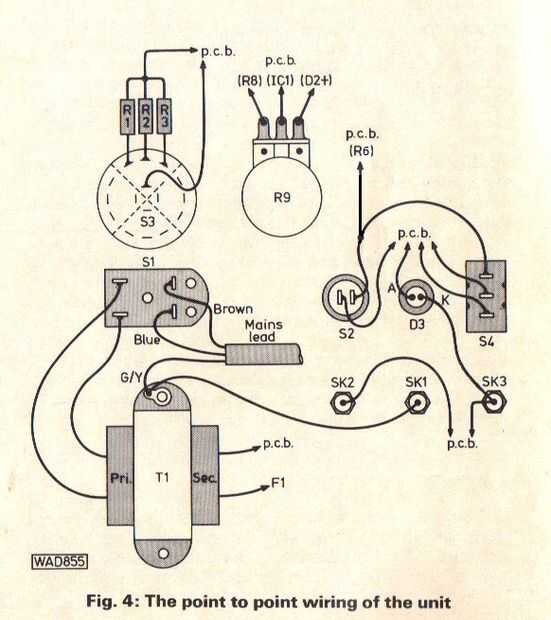

Después de recibir un par de peticiones me ahora has subido la lista de componentes, diagrama del circuito, patrón del PCB con colocación de componentes y el cableado 'punto a punto' la pista si el panel montado en componentes.
Como se ha mencionado el puente rectificador (D1) utilizado tenía un pines diferentes a la que se muestra en el diagrama de la colocación de componentes. El pin '+' y ' ~' pin fueron conectados como se muestra en la disposición del PWB, pero el '-' pin y fondo ' ~' pin fueron cambiados por lo que esta parte de la pista fue cambiada para tener esto en cuenta.
El BRY39 (CSR1) era relativamente caro y pasé algún tiempo tratando de encontrar una alternativa. Sin embargo terminé pagando £7,19 para este componente, que era casi tanto como he pagado por el transformador, ya que es lo que controla el atajo para el limitador de corriente.
Había una simple adición de un voltímetro en el panel frontal como una clara indicación de lo que la tensión de salida que era preferible hacer marcas alrededor de la perilla de control. El otro cambio que hice fue quitar el interruptor giratorio (S1) y utiliza un enchufe conmutado y fundida la caldera en la parte posterior de la caja en su lugar.
La construcción del uno mismo fue muy bien, que no sea de mi preocupación por producir mi propio PCB que era otro esfuerzo costoso. Para futuras versiones puedo tengo que confiar en el uso de tiras o placas de Tripad. Sin embargo detectar un error en el esquema original de 'Punto' en la revista que era la conexión por cable entre el interruptor 'Push-to-make' (S2) y el ' s.p.d.t. Mini ' interruptor (S4) debe han demostrado también un vínculo hacia el PCB a la pista que conecta a R6. He añadido esto en la fotografía que he subido para evitar cualquier confusión.
