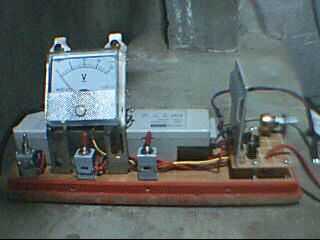

Tiene una fuente de CC de 5V dedicado para circuitos de lógica. Además un 1.3V dc a 22V fuente variable. Mi medidor de voltios sólo va a 20V dc modo a 22V el medidor está vinculado clara sobre.
La razón de esto se construye de esta manera es porque utilicé todo de mi parte por parte, excepto el resistor de 1K a 2 Watt. Que tenía que comprar para este proyecto.
Partes:
1) Lm317 IC
1) .1µf tapa número 104 de Mylar
1) 10μF tapa 16v
1) cap 1μF 50v
1) resistencia de 1/4 Watt 100 ohm negro marrón
1) resistencia de 1/4 Watt 220 ohm rojo rojo marrón
1) 1 K ohmios 2 vatios resistencia marrón negro rojo
1) olla K 5. Mejor sería un 2k
2) 1N4007 diodos
1) voltios medidor 20V dc
1) DPDT Toggle sw
2) SPST Toggle sw
1) la energía de alimentación o transformador 24V a
1) de montaje de tablero o cuadro de proyecto
4) cabecera Pins
?) Varios tornillos, alambre etc.
? ) Me olvide de la lista de cosas
El regulador de tensión LM317 tiene 3 puestos. Mirando de frente, de izquierda a derecha su 1 2 3. Post 1 es regular. Post 2 es V hacia fuera. Post 3 es tierra. Es fácil de conseguir mezclados, así que consciente de la orientación.
