Fuente de alimentación variable (4 / 6 paso)

Paso 4: Arme la fuente secundaria de energía

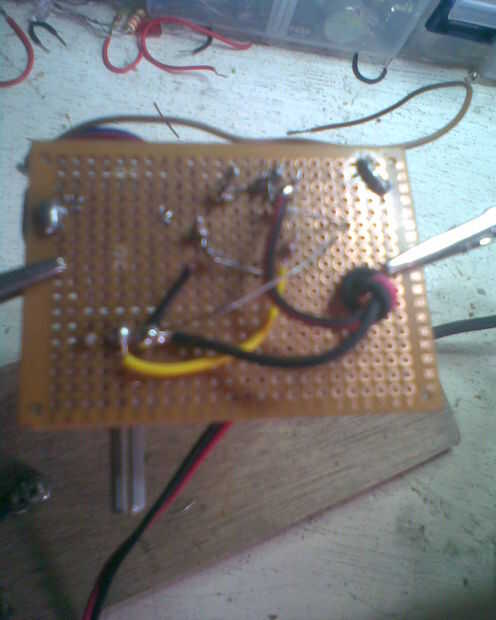

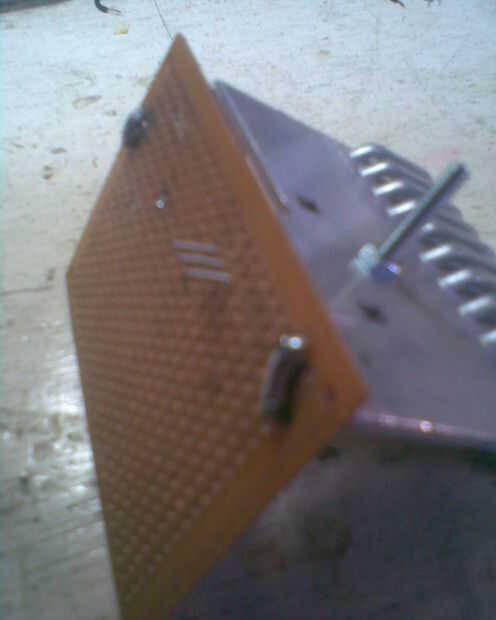

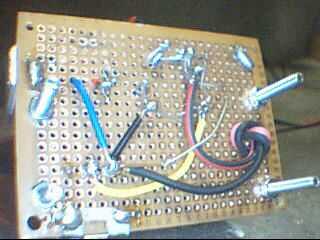

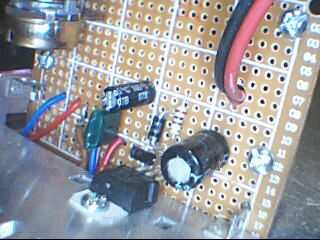

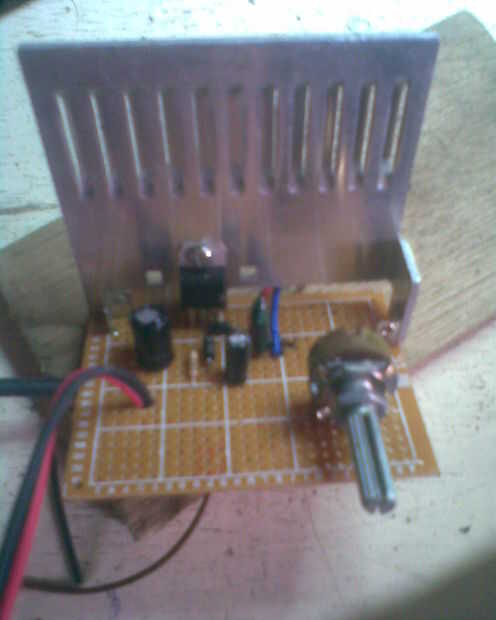

Sueldan el disipador de calor a la Junta también para darle más fuerza. Montar todos los componentes según el esquema.

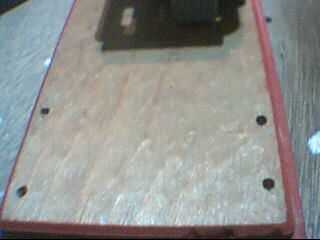

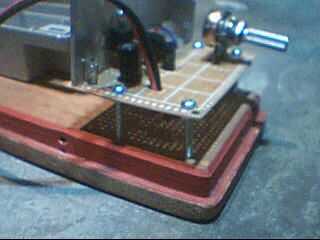

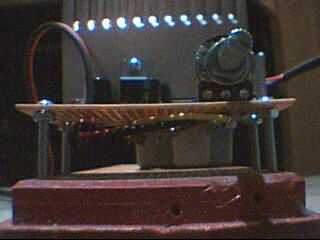

Utilicé tornillos pequeños como distanciadores, marcado y había perforado la base con agujeros de 7/64. Eran apenas el tamaño correcto para que los tornillos ellos mismos enrosque en la madera, manteniendo el tablero perf lo suficiente como para que nada toca por debajo. Usé la tuerca como tipo de tuercas para que todo se queda en su lugar.
